Отвод 90° Dn820х10 Ст.20 ГОСТ 17375
- Описание
- Характеристики
- Документация Аналогичные товары

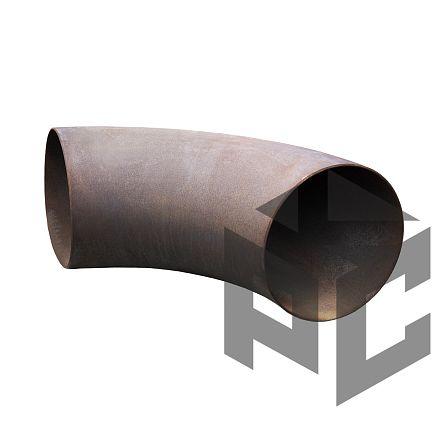

Отвод 90° DN 820×10 Ст.20 ГОСТ 17375-2001 — бесшовная крутоизогнутая деталь трубопровода для изменения направления линии на 90°. Изделие рассчитано на приварку встык к трубе наружным диаметром 820 мм и толщиной стенки 10 мм; условный проход — Ду 800.
Конструкция и назначение
Отвод применяется для поворота стального трубопровода на угол 90°. Конструкция крутоизогнутая, бесшовная, с присоединительными концами под сварку встык. Деталь используют при монтаже трубопроводов, где требуется изменить направление потока без применения сварных секторных элементов.
Основные характеристики
- Тип: отвод крутоизогнутый бесшовный;
- Угол поворота: 90°;
- Наружный диаметр: 820 мм;
- Толщина стенки: 10 мм;
- Условный проход: Ду 800;
- Материал: сталь 20;
- Нормативный документ: ГОСТ 17375-2001;
- Исполнение: 2;
- Способ присоединения: под приварку встык;
- Ориентировочная масса: 376 кг.
Материал
Корпус изготовлен из углеродистой конструкционной стали 20. Материал применяется для изготовления деталей трубопроводов, транспортирующих воду, пар и неагрессивные жидкие среды, при соблюдении параметров, предусмотренных проектом трубопровода.
Геометрия
Размер 820×10 обозначает наружный диаметр и номинальную толщину стенки присоединяемой трубы. Геометрические параметры, допуски, размеры торцов и радиус изгиба выполняются по ГОСТ 17375-2001 для отвода 90° исполнения 2.
Монтаж
Изделие устанавливается сварным соединением. Перед монтажом необходимо проверить соответствие наружного диаметра, толщины стенки, марки стали и проектных требований параметрам соединяемого трубопровода. Сварочные работы выполняют по технологии, принятой для стали 20 и условий эксплуатации системы.
