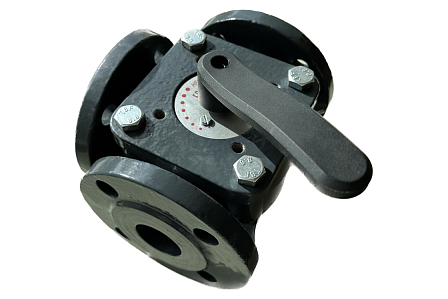

Клапан регулирующий поворотный Ридан HFE-3R DN20 PN6 Kvs12 фланцевый , чугунный , трехходовой, Тмакс - 110 065Z0428R
- Описание
- Характеристики
- Документация
Клапан регулирующий поворотный Ридан HFE-3R, артикул 065Z0428R, — трехходовой фланцевый клапан для смешения или разделения потоков в системах тепло- и холодоснабжения. Номинальный диаметр DN20, пропускная способность Kvs 12 м³/ч, номинальное давление PN6, рабочая температура среды от 2 до 110 °C.
Назначение
Клапан HFE-3R применяется для регулирования потоков воды или водного раствора гликоля концентрацией до 50 %. Конструкция предусматривает работу в системах, где допускается протечка теплоносителя через закрытый клапан и не требуется точное регулирование расхода.
Конструкция и присоединение
Изделие выполнено в трехходовом поворотном исполнении. Корпус изготовлен из серого чугуна EN-GJL-250 (GG25), регулирующий элемент — из латуни CuZn36Pb2As (BrassDZR, CW602N), уплотнение — EPDM. Присоединение к трубопроводу — фланцевое, рассчитанное на PN6.
Основные технические характеристики
- Артикул: 065Z0428R.
- Тип: регулирующий поворотный трехходовой клапан HFE-3R.
- Номинальный диаметр: DN20.
- Номинальное давление: PN6, 6 бар.
- Пропускная способность: Kvs 12 м³/ч.
- Рабочая среда: вода или водный раствор гликоля до 50 %.
- Температура рабочей среды: от 2 до 110 °C.
- Допустимый диапазон pH среды: 7–10.
- Максимально допустимый перепад давления: 0,5 бар.
- Крутящий момент при PN: 5 Н·м.
- Масса: не более 4,1 кг.
- Климатическое исполнение: категория 3 по ГОСТ 15150-69.
Регулирование и герметичность
Клапан имеет линейную характеристику регулирования. Объем протечки через закрытый затвор составляет не более 0,75 % потока при разделении и не более 1,5 % потока при смешении.
Совместимость с приводом
Для автоматизации клапан может использоваться с электрическим редукторным приводом AMB-162R. Исполнение DN20 входит в диапазон совместимости данного привода DN20–DN100.
Габаритные параметры
Монтажная длина клапана составляет 140 мм, высота — 131 мм, размер B — 45 мм. Диаметр отверстий фланцев — 11,5 мм.
Комплект поставки
В комплект входят регулирующий клапан HFE-3R, упаковочная коробка, инструкция по монтажу и эксплуатации. Паспорт предоставляется в электронном виде.
