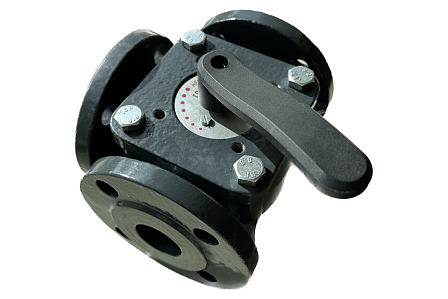

Клапан регулирующий поворотный Ридан HFE-3R DN40 PN6 Kvs=44 фланцевый , чугунный , трехходовой, Тмакс - 110 065Z0431R
- Описание
- Характеристики
- Документация
Регулирующий поворотный клапан HFE-3R DN40 с пропускной способностью Kvs 44 м³/ч предназначен для смешения или разделения потоков в системах тепло- и холодоснабжения. Клапан имеет чугунный корпус, фланцевое присоединение PN6 и рассчитан на рабочую среду с температурой от 2 до 110 °C.
Назначение
Клапан применяется для регулирования потока, смешения и разделения теплоносителя. Допускается использование в системах, где возможна небольшая протечка через затвор в закрытом положении и не требуется высокая точность регулирования. Конструкция HFE-3R относится к трехходовым поворотным клапанам.
Основные технические параметры
- Номинальный диаметр: DN 40.
- Пропускная способность: Kvs 44 м³/ч.
- Номинальное давление: PN 6 бар.
- Температура рабочей среды: от 2 до 110 °C.
- Максимально допустимый перепад давления: 0,5 бар.
- Тип присоединения: фланцевый, PN 6.
- Масса: не более 7,6 кг.
Клапан рассчитан на работу при давлении до 6 бар и температуре теплоносителя до 110 °C.
Рабочая среда
Допускается применение с водой или водным раствором гликоля концентрацией до 50 %. Рабочий диапазон pH среды составляет от 7 до 10. Использование сред с параметрами вне указанного диапазона не предусмотрено.
Конструкция и материалы
Корпус и крышка изготовлены из серого чугуна EN-GJL-250 (GG25). Запорный элемент выполнен из латуни CuZn36Pb2As, уплотнение штока — EPDM. Поворотная конструкция оснащена индикатором положения регулирующего затвора.
Герметичность
При работе в режиме разделения потоков объем протечки через закрытый клапан составляет не более 0,75 % от Kvs. При смешении потоков допустимая протечка — не более 1,5 % от Kvs. Клапан не предназначен для применения в системах с требованиями к герметичному перекрытию потока.
Совместимость с приводом
Для автоматического управления клапан DN40 предназначен для установки электрического редукторного привода AMB-162R. Также конструкция предусматривает ручное управление поворотной рукояткой.
Габаритные размеры
Монтажная длина клапана L составляет 175 мм, высота H — 157 мм. Размер B составляет 65 мм, размер L1 — 88 мм, высота H1 — 146 мм. Клапан устанавливается на трубопровод с фланцами, соответствующими PN6.
