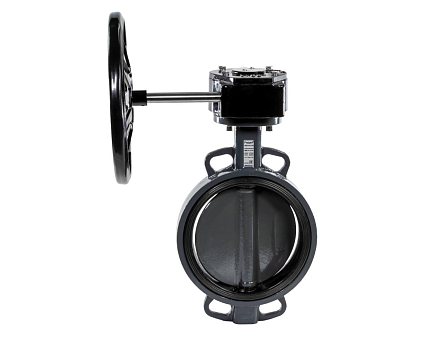

Затвор дисковый поворотный РИДАН ЗДМ 04.16.150 PN16 DN150 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный
АРТ: 082X4412

Затвор дисковый поворотный РИДАН ЗДМ 04.16.150 PN16 DN150 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный

АРТ: 082X4412
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Теплоснабжение / Холодоснабжение
Управление
Редуктор
-25%
34 887.70 ₽
26 165.77 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 11 шт
Описание
 Затвор дисковый поворотный - это элемент арматуры, который используется для регулирования или полного перекрытия потока рабочей среды в трубопроводе. Он состоит из диска, который вращается вокруг своей оси, и корпуса, в котором диск устанавливается. Затвор дисковый может использоваться в различных отраслях промышленности, включая нефтегазовую, химическую, энергетическую и другие.
 Затвор дисковый типа ЗДМ  предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках, а так же  предназначен для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.

   Устройство и принцип действия изделия
Перекрытие потока среды в трубопроводе производится за счет установки диска внутри затвора поперек потока среды, герметичность перекрытия обеспечивается контактом края диска с деформируемым седловым уплотнением затвора. Открытие потока среды в трубопроводе производится за счет установки диска затвора вдоль потока среды. Промежуточные положения диска от полностью открытого до полностью закрытого состояния устанавливают определенную пропускную способность эффективного свободного сечения затвора. Диск затвора приводится в движение от крутящего момента управляющего воздействия рукоятки на шпиндель затвора через шлицевое соединение пары “шпиндель -диск”

Преимущества:
- устойчивость к агрессивным средам;
- простая конструкция;
- небольшой вес и размеры.

Технические характеристики:
Материала корпуса: Серый чугун GG25
Материал диска: чугун  GGG40
Материала уплотнения: EPDM
Температура минимальная: -15
Температура максимальная: 120
Тип присоединения к трубопроводу: Центрирующие проушины
Диаметр: DN150
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Теплоснабжение / Холодоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
16
Рабочая T-max, °C
+120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Цвет
Черные
Артикул
082X4412
Объём одной штуки, м³
0.00301
Вес (кг)
11.1
Длина (мм)
150
Ширина (мм)
56
Высота (мм)
358
Дата доставки в ваш город
10.04.2025
Документация
_Паспорт.pdf
418.33Кб
_Руководство_по_эксплуатации.pdf
971.17Кб
VFY заменяется на ЗДМ.pdf
749.4Кб
Декларация 1.pdf
549.18Кб
Декларация.pdf
355.25Кб
ЗДМ завторы дисковые ТХ.pdf
3.96Мб
