Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Ридан ЗДМ 13.16.100 PN16 DN100 с рукояткой корпус GG25,диск чугун RAL5002
-25%

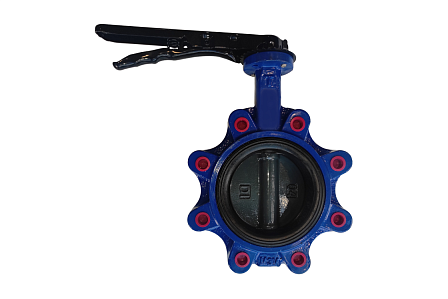

Затвор дисковый с резьбовыми проушинами Ридан ЗДМ 13.16.100 PN16 DN100 с рукояткой корпус GG25,диск чугун RAL5002
АРТ: 082X4704R
-25%

Затвор дисковый с резьбовыми проушинами Ридан ЗДМ 13.16.100 PN16 DN100 с рукояткой корпус GG25,диск чугун RAL5002

АРТ: 082X4704R
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Теплоснабжение
Управление
Ручка с фиксацией
Ридан
-25%
16 975.70 ₽
12 731.77 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание
Затворы дисковые типа ЗДМ модификации предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках. Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.

Описание и работа
Перекрытие потока среды в трубопроводе производится за счет установки диска внутри затвора поперек потока среды, герметичность перекрытия обеспечивается контактом края диска с деформируемым седловым уплотнением затвора. Открытие потока среды в трубопроводе производится за счет установки диска затвора вдоль потока среды. Промежуточные положения диска от полностью открытого до полностью закрытого состояния устанавливают определенную пропускную способность Страница 2 из 12 эффективного свободного сечения затвора. Диск затвора приводится в движение от крутящего момента управляющего воздействия рукоятки на шпиндель затвора через шлицевое соединение пары “шпиндель -диск”.

Преимущества:
- устойчивость к агрессивным средам;
- простая конструкция;
- небольшой вес и размеры.

Технические характеристики:
Материала корпуса: чугун GG25
Материал диска: чугун
Материала уплотнения: EPDM
Температура минимальная: -10
Температура максимальная: 120
Тип присоединения к трубопроводу: Резьбовые проушины
Диаметр: DN100
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Теплоснабжение
Управление
Ручка с фиксацией
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Рабочая T-max, °C
+120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Цвет
Синие / Черные
Артикул
082X4704R
Объём одной штуки, м³
0.0056
Вес (кг)
6.7
Длина (мм)
52
Ширина (мм)
312
Высота (мм)
345
Дата доставки в ваш город
26.04.2025
Документация
Руководство по эксплуатации Ридан 082X4704R — Затвор дисковый с резьбовыми проушинами ЗДМ.pdf
1.18Мб
Паспорт Ридан 082X4704R — Затвор дисковый с резьбовыми проушинами ЗДМ.pdf
420.01Кб
Информационное письмо о замене дисковых затворов Ридан.pdf
574.45Кб
Техническое описание Затвор дисковый ЗДМ.pdf
3.96Мб
Декларация о соответствии на Затвор дисковый с резьбовыми проушинами ЗДМ.pdf
549.18Кб
