Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12НС.4.5.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634270
-30%

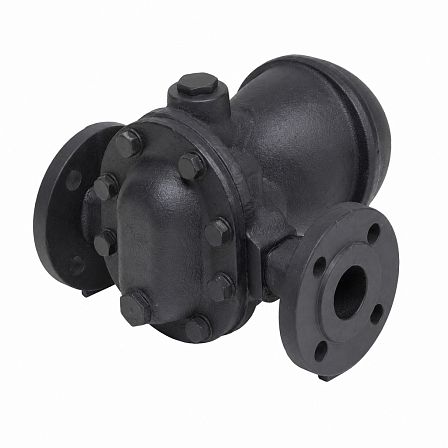

Конденсатоотводчик поплавковый А 12НС.4.5.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634270
АРТ: HA02A634270
-30%

Конденсатоотводчик поплавковый А 12НС.4.5.050.Ф/Ф СТИМАКС, DN 50, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634270

АРТ: HA02A634270
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Ширина, мм
265 мм
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
192 855.13 ₽
134 998.59 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 32 шт Центральный склад: 32 шт
Описание

Конденсатоотводчик поплавковый СТИМАКС A 12НС.4.5.050.Ф/Ф (артикул HA02A634270) предназначен для непрерывного отвода конденсата и неконденсируемых газов из пароконденсатных систем. Исполнение: DN 50, PN 16, максимальный перепад давления 4,5 бар, фланцевое присоединение, корпус из высокопрочного чугуна.

Назначение

Конденсатоотводчик применяется на нагревателях, теплообменниках, сушильном оборудовании, варочных котлах и других установках с непрерывным циклом работы. Устройство отводит конденсат по мере его образования при температуре пара и рассчитано на работу при изменяющихся расходе и давлении.

Принцип работы и конструкция

Изделие относится к поплавковому типу конденсатоотводчиков. В конструкции предусмотрен встроенный термостатический воздушный клапан для выпуска воздуха и других неконденсируемых газов. Крышка обеспечивает возможность обслуживания внутренних элементов без демонтажа корпуса с трубопровода.

Основные технические характеристики

  • Модель: СТИМАКС A12НС.4.5.050.Ф/Ф.
  • Артикул: HA02A634270.
  • Тип: поплавковый конденсатоотводчик.
  • Условный проход: DN 50.
  • Номинальное давление: PN 16.
  • Максимально допустимое давление: 1,6 МПа.
  • Максимальный перепад давления: 4,5 бар (0,45 МПа).
  • Рабочая среда: пар и конденсат.
  • Максимальная рабочая температура: +250 °C.
  • Тип присоединения: фланцевый, Ф/Ф.
  • Направление установки: справа налево по направлению потока.
  • Масса: 30 кг.

Материалы основных деталей

  • Корпус и крышка: высокопрочный чугун GGG40.3.
  • Поплавок, капсула, седло капсулы и группа главных клапанов: нержавеющая сталь EN 1.4301.
  • Прокладка крышки: графит.
  • Болты и гайки: сталь класса прочности 8.8.

Пропускная способность

Для исполнения DN 50 с максимальным перепадом давления 4,5 бар расход конденсата составляет до 23 000 кг/ч при перепаде 0,45 МПа. При перепадах давления 0,1; 0,3; 0,5; 1,0; 2,0 и 3,0 бар пропускная способность составляет 3500; 5820; 7500; 10 100; 15 500 и 18 000 кг/ч соответственно.

Монтажные размеры

  • Строительная длина L: 230 мм.
  • Высота H: 410 мм.
  • Размер A: 330 мм.
  • Ширина W: 265 мм.
  • Диаметр фланца D: 160 мм.
  • Размер K: 125 мм.
  • Размер G: 102 мм.
  • Крепежные отверстия: 4 × Ø18 мм.
  • Размер B: 22 мм.

Условия установки

Перед конденсатоотводчиком требуется установка сетчатого фильтра для защиты клапанного механизма от механических загрязнений. При размещении на открытом воздухе необходимо предусмотреть защиту от замерзания, включая теплоизоляцию трубопровода и оборудования.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Ширина, мм
265 мм
Высота, мм
410 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
HA02A634270
Длина (отрезок, бухта), м
230
Объём одной штуки, м³
0.01267
Перепад давления, бар
4.5
Тип
Поплавковый
Пропускная способность, кг/ч
23000
Вес (кг)
14.5
Длина (мм)
230
Ширина (мм)
190
Высота (мм)
290
