Датчик температуры на проводе, 1м, 10кОм
АРТ: 21RT0306R

Датчик температуры на проводе, 1м, 10кОм

АРТ: 21RT0306R
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Кондиционирование / Отопление / Холодоснабжение
Количество в упаковке
1шт
Ридан Ридан Бренд Ридан
  • Описание
  • Характеристики
  • Документация
Описание

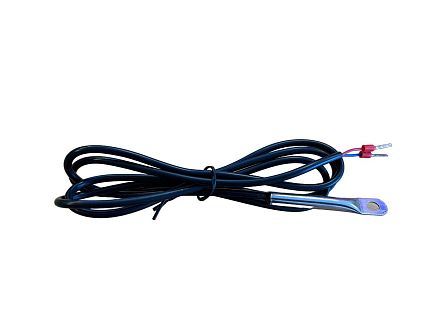

Датчик температуры на проводе Ридан 21RT0306R — выносной термистор NTC 10 кОм при +25 °C с параметром B=3950 ±1%. Предназначен для измерения температуры объектов и среды в системах электрообогрева, отопления и охлаждения; длина подключаемого кабеля составляет 1 м.

Назначение

Датчик применяется для передачи данных о температуре на совместимый терморегулятор. Может устанавливаться в конструкции тёплого пола, на трубах, ёмкостях и элементах промышленного оборудования. Рабочий диапазон контролируемых температур — от -30 до +60 °C.

Принцип работы

В основе устройства используется терморезистор с отрицательным температурным коэффициентом NTC. При повышении температуры его электрическое сопротивление уменьшается. Номинальное сопротивление чувствительного элемента — 10 кОм при +25 °C, коэффициент B25/85 — 3950 ±1%.

Конструкция

Чувствительный элемент размещён в металлической гильзе длиной 50 мм и диаметром 6 мм. В гильзе предусмотрено монтажное отверстие диаметром 5 мм. Герметизация места ввода кабеля соответствует классу защиты IP68.

Кабель подключения

Датчик оснащён двухжильным неэкранированным кабелем сечением 2×0,5 мм². Длина кабеля — 1 м ±10%, наружный диаметр — 3 мм. Изоляция жил и наружная оболочка выполнены из PVC; на концах проводов установлены наконечники для подключения к клеммной колодке.

Совместимость

Модель рассчитана на работу с терморегуляторами, использующими датчик NTC 10 кОм с характеристикой B=3950. Указана совместимость с терморегуляторами ДЕВИ Meteo, ДЕВИ Compact и Ридан Multi.

Монтаж и удлинение

Для установки в тёплый пол рекомендуется прокладывать датчик в гладкой или гофрированной трубке с возможностью последующей замены. Кабель допускается удлинить до 60 м двухжильным неэкранированным кабелем сечением 2×1,5 мм². Сигнальный кабель датчика не следует располагать близко к силовым линиям нагревательных кабелей.

Основные характеристики

  • Артикул: 21RT0306R
  • Тип чувствительного элемента: NTC-термистор
  • Номинальное сопротивление: 10 кОм при +25 °C
  • Параметр B: 3950 ±1%
  • Диапазон температур: -30…+60 °C
  • Класс защиты: IP68
  • Длина кабеля: 1 м ±10%
  • Кабель: 2×0,5 мм², диаметр 3 мм
  • Гильза: металл, 50×6 мм
  • Монтажное отверстие гильзы: 5 мм
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Кондиционирование / Отопление / Холодоснабжение
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Черные
Артикул
21RT0306R
Объём одной штуки, м³
0.00001
Длина кабеля, м
1 м ±10%
Вес (кг)
0.3
Длина (мм)
1000
Ширина (мм)
3
Высота (мм)
3
Дата доставки в ваш город
Документация
Буклет Кабельные системы обогрева Ридан.pdf
2.81Мб
Руководство по эксплуатации Ridan Multi.pdf
823.35Кб
Каталог продукции ДЕВИ (Ридан).pdf
9.21Мб
Отказное письмо на датчики Ридан.pdf
247.47Кб
