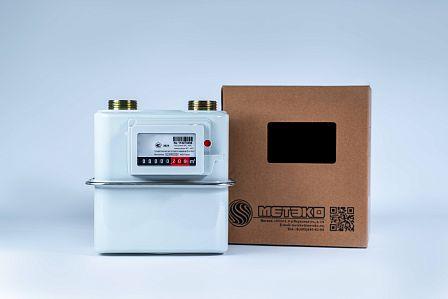

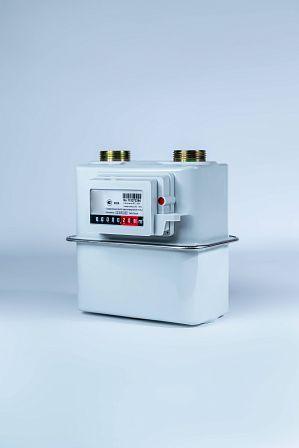

Счетчик газа МК-G2,5 (110) правый
- Описание
- Характеристики
- Документация
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся на цифровые колёса отсчётного устройства.
Счётчик состоит из двух блоков:
1) герметичного блока;
2) отсчётного устройства
Герметичный блок включает в себя:
1) два измерительных механизма с подвижными разделительными мембранами и системой рычагов;
2) кривошипно-шатунный механизм;
3) распределительный механизм.
На передней части герметичного блока расположен гермовывод, передающий движение с кривошипно-шатунного механизма на отсчётное устройство. Во входном штуцере герметичного блока установлен экран, исключающий попадание твердых частиц на распределительный механизм, выполняющий функцию фильтрующего устройства.
Отсчётное устройство роликового типа, механическое, восьмиразрядное, включает в себя:
1) корпус;
2) систему шестерней, передающих движение с гермовывода на ролики;
3) восемь роликов;
4) маркировочную табличку (шильдик) 5) крышку
Комплектность поставки:
- Счетчик газа серии MK-G
- Руководство по эксплуатации
- Паспорт
- Методика поверки
Хранение счётчиков в упакованном виде должно производится в условиях хранения 2 по ГОСТ 15150-69
Гарантийный срок хранения - 12 месяцев со дня изготовления.
Интервал между проверками 10 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Расход, м3/ч
- максимальный 4,0
- номинальный 2,5
- минимальный 0,025
Порог чувствительности, м3/ч 0,005
Рабочее давление газа не более, кПа 50
Потеря давления при Qmax не более, Па 200
Пределы допускаемой относительной погрешности при температуре газа (20+3) 0С в диапазоне
расходов, %
- Qmin
- 0,1QnomЕмкость счетного устр-ва, м3 99999,999
Цена деления мл. разряда, л 0,2
Температура окружающей среды, °С -40…+60
Температура рабочей среды, °С -30…+60
