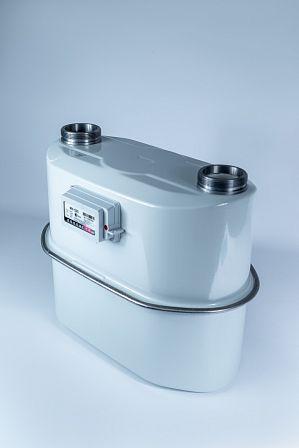

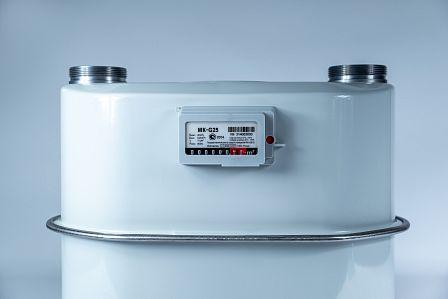

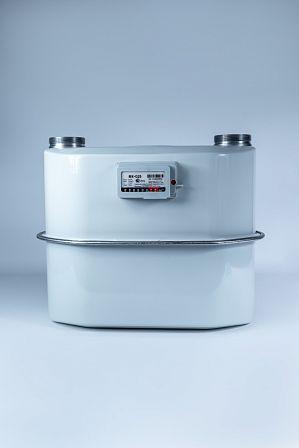

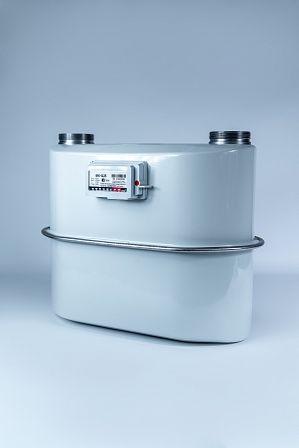

Счетчик газа МК-G25
АРТ: МК014

Счетчик газа МК-G25

АРТ: МК014
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Диаметр, (мм, дюйм)
65 (2 1/2)
-25%
59 007.20 ₽
44 255.40 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание
Счётчики предназначены для измерения объёма и коммерческого учёта газа. Вид климатического исполнения счётчика УХЛ, категория размещения 2.1 по ГОСТ 15150-69. Счётчики предназначены для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 °С. Коммунальные диафрагменные счётчики газа MК-G25 с объемом измерительной камеры 11 литров с левым направлением потока газа.

Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся на цифровые колёса отсчётного устройства.


Счётчик состоит из двух блоков:
1) герметичного блока;
2) отсчётного устройства

Герметичный блок включает в себя:
1) два измерительных механизма с подвижными разделительными мембранами и системой рычагов;
2) кривошипно-шатунный механизм;
3) распределительный механизм.

На передней части герметичного блока расположен гермовывод, передающий движение с кривошипно-шатунного механизма на отсчётное устройство. Во входном штуцере герметичного блока установлен экран, исключающий попадание твердых частиц на распределительный механизм, выполняющий функцию фильтрующего устройства.

Отсчётное устройство роликового типа, механическое, восьмиразрядное, включает в себя:
1) корпус;
2) систему шестерней, передающих движение с гермовывода на ролики;
3) восемь роликов;
4) маркировочную табличку (шильдик) 5) крышку

Комплектность поставки:
- Счетчик газа серии MK-G
- Руководство по эксплуатации
- Паспорт
- Методика поверки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Расход, м3/ч:
- максимальный- 40
- номинальный - 25,0
- минимальный -0,25

Порог чувствительности, м3/ч : 0,01
Максимальное рабочее давление, кПа, не более: 50
Циклический объем, л: 11
Потеря давления при Qmax не более, Па: 300

  Пределы допускаемой относительной погрешности измерений объемного расхода газа, при нормальных условиях, в диапазоне объемных расходов,%
 - при Qmin - при 0,1Qnom
Емкость счетного устр-ва, м3: 999999,99
Цена деления мл. разряда, л: 2
Температура окружающей среды, °C: -40…+60
Температура рабочей среды , °C: -30…+60

Хранение счётчиков в упакованном виде должно производится в условиях хранения 2 по ГОСТ 15150-69
Гарантийный срок хранения - 12 месяцев со дня изготовления.
Интервал между проверками 10 лет
Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Диаметр, (мм, дюйм)
65 (2 1/2)
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Белые
Артикул
МК014
Межосевое расстояние, мм
335
Расход газа м³/ч
40
Область применения газового оборудования
Комунально-бытовые
Принцип измерения
Мембранные
Размещение газового оборудования
Внутри помещения
Термокорректор
Без термокоррекции
Объём одной штуки, м³
0.06845
Вес (кг)
10
Длина (мм)
480
Ширина (мм)
310
Высота (мм)
460
Дата доставки в ваш город
12.04.2025
Документация
Руководство по эксплуатации.pdf
7.32Мб
Сертификат.pdf
270.68Кб
Паспорт Счетчик газа МК-G.pdf
321.57Кб
