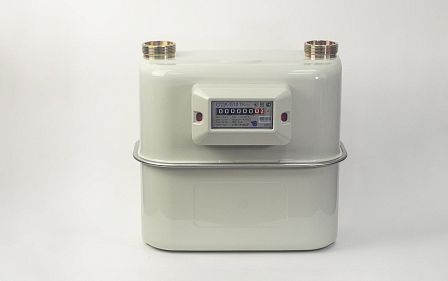

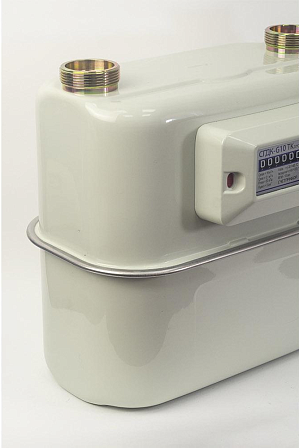

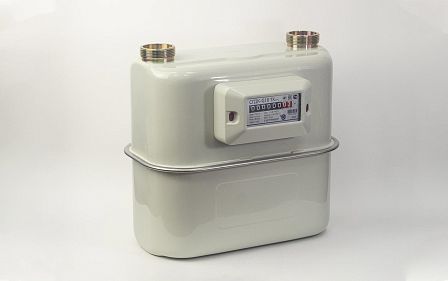

СГДК G10 ТК левый, межосевое 250мм
- Описание
- Характеристики
- Документация
Принцип действия счетчика: основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.
Счетчик состоит из газонепроницаемого корпуса, в который помещен измерительный механизм диафрагменного типа, и отсчетного устройства.
Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной ткани.
Отсчетное устройство механическое – сумматор барабанного типа.
В счетчике предусмотрена возможность подключения электронного температурного компенсатора для автоматического приведения измеренного объема газа к стандартным условиям, в зависимости от температуры, давления и коэффициента сжимаемости газа.
Область применения: в коммунальном и бытовом хозяйстве, на предприятиях различных отраслей народного хозяйства.
Счетчик имеет встроенный механический температурный компенсатор (ТК), который обеспечивает автоматическое приведение измеренного объема газа к стандартным условиям по температуре (плюс 20 ºС).
Счётчик газа СГДК-G10 ТК предназначен для установки на трубопроводе, по которому газ проходит в направлении слева направо.
Технические характеристики:
Диаметр условного прохода (Ду), мм: 45
Номинальный объемный расход Qном, м3/ч: 10
Максимальный объемный расход Qmax, м3/ч: 16
Минимальный объемный расход Qmin, м3/ч: 0,10
Циклический объем, дм3: 5
Межцентровое расстояние между штуцерами (S), мм: 250
Пределы допускаемой дополнительной относительной погрешности измерений объёма газа, вызванной отклонением температуры измеряемого газа на 1 °С от температуры (20±5) °С, %, не более:
- для счётчиков с ТК: ± 0,1
Габаритные размеры (длина/ширина/высота), мм: 410х383х450
Условия эксплуатации:
- температура окружающей среды, ºС: от -40 до +55
- температура потока газа, ºС: от -30 до +40
Средний срок службы, лет, не менее: 20
Средняя наработка на отказ, ч, не менее: 110000
