Блок колл. с расход. 1"х10 вых Евроконус 3/4
- Описание
- Характеристики
- Видео о товаре
- Документация Аналогичные товары

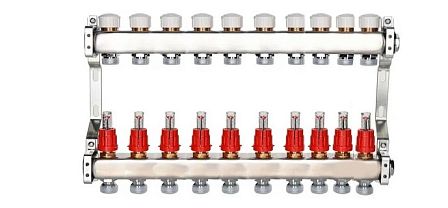

Блок колл. с расход. 1"х10 вых Евроконус 3/4 (артикул VTc.584.EMNX.0610) предназначен для распределения и регулирования рабочей среды в системах радиаторного отопления, напольного обогрева (теплый пол), водяного охлаждения и технологических трубопроводах. Состоит из двух распределительных элементов: подающей гребенки со встроенными ротаметрами для визуального контроля и настройки расхода теплоносителя в каждой петле, и обратной гребенки с термостатическими клапанами, которые поддерживают ручное управление или автоматическое регулирование при установке сервоприводов.
Технические характеристики и параметры распределительного узла
-
Количество выходов (портов): 10 шт.
-
Диаметр магистрального подключения: 1 дюйм (1")
-
Тип резьбы магистрального подключения: внутренняя, ISO 228
-
Диаметр подключаемых отводов: 3/4 дюйма
-

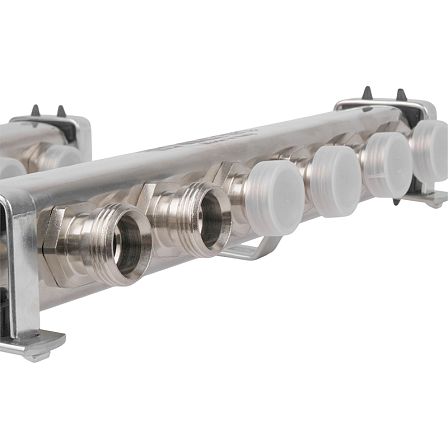

Тип соединения отводов: наружная резьба, стандарт Евроконус (Euroconus)
-
Расстояние между осями выходов: 50 мм
-
Диапазон шкалы расходомеров: от 0 до 5 л/мин
-
Максимальная рабочая температура: +90 °C
-
Максимальное рабочее давление: 10 бар (1,0 МПа)
-
Давление при заводских испытаниях: 15 бар
-
Материал корпуса гребенок: нержавеющая сталь марки AISI 304L
-
Материал запорно-регулирующей арматуры: латунь марки CW617N
-
Материал уплотнительных элементов: EPDM (этилен-пропиленовый каучук)
-
Совместимый теплоноситель: вода, растворы гликолей (концентрация до 50 %)
Конструктивные особенности и комплектация

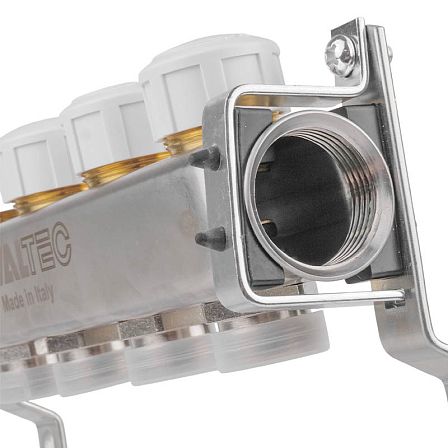

Коллекторная группа поставляется в сборе на стальных крепежных кронштейнах со звукоизолирующими прокладками, гасящими вибрации оборудования. Межосевое расстояние между подающим и обратным коллекторами зафиксировано кронштейном и составляет 200 мм.

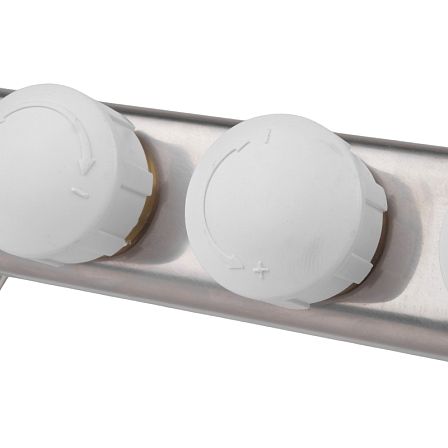

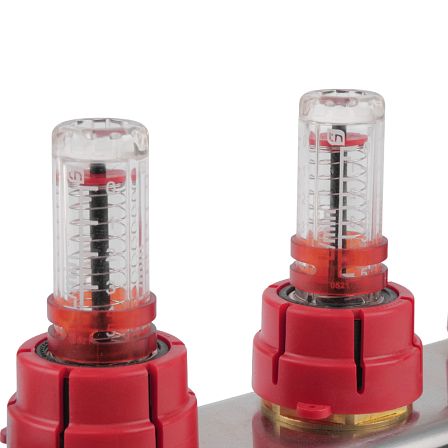

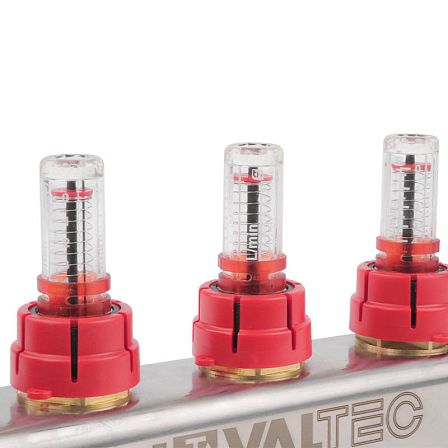

Подающий коллектор из нержавеющей стали укомплектован настроечными клапанами с прозрачными расходомерами (ротаметрами), мембрана которых позволяет очищать внутреннюю поверхность стекла без демонтажа узла. Обратный распределитель оснащен термостатическими клапанами с резьбой М30х1,5 под сервоприводы, закрытыми защитными пластиковыми колпачками для ручного перекрытия потока. На концах обеих гребенок установлены торцевые секции, включающие в себя автоматические воздухоотводчики для удаления газов из контуров и дренажные краны (сливные клапаны) для заполнения, опорожнения и промывки отопительной системы.
Область применения и совместимость
Применяется в инженерных системах жилых, коммерческих и производственных зданий для подключения контуров теплого пола, радиаторов отопления при лучевой разводке, а также климатических панелей охлаждения. К отводам Евроконус 3/4 подключаются металлополимерные, полиэтиленовые (PEX, PERT) и медные трубы через соответствующие обжимные или пресс-фитинги. Распределительная гребенка обеспечивает гидравлическую балансировку петель, компенсируя разность гидравлических сопротивлений в контурах различной протяженности.
