Главная \ Трубы и фитинги \ Фитинги для труб \ Фитинги для металлопластиковых труб \ Муфты для металлопластиковых труб \ Пресс-фитинг с накидной гайкой под евроконус для м./п. трубы 20(2,0) x 3/4
Пресс-фитинг с накидной гайкой под евроконус для м./п. трубы 20(2,0) x 3/4
АРТ: VTc.712.NE.2005

Пресс-фитинг с накидной гайкой под евроконус для м./п. трубы 20(2,0) x 3/4

АРТ: VTc.712.NE.2005
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление
Давление, бар
25
VALTEC VALTEC Бренд VALTEC
457 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

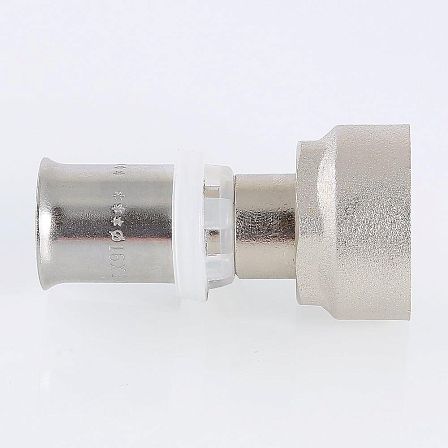

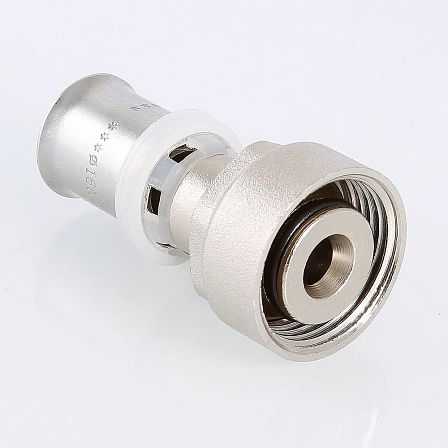

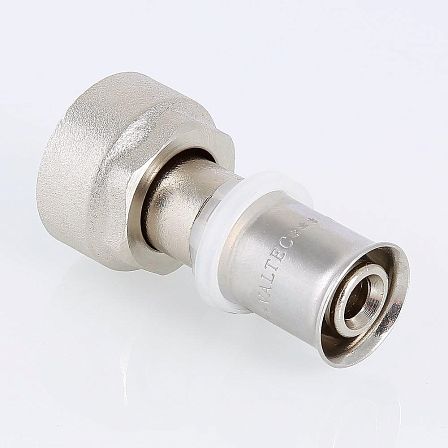

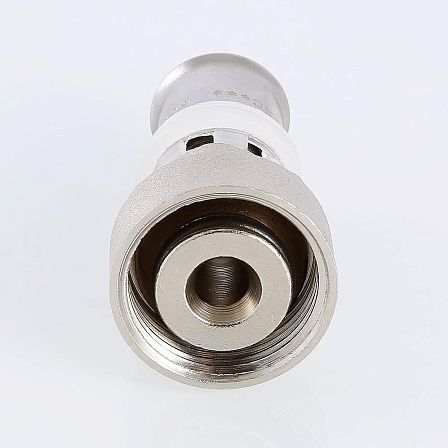

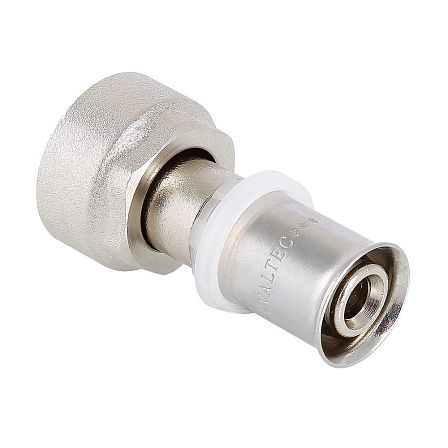

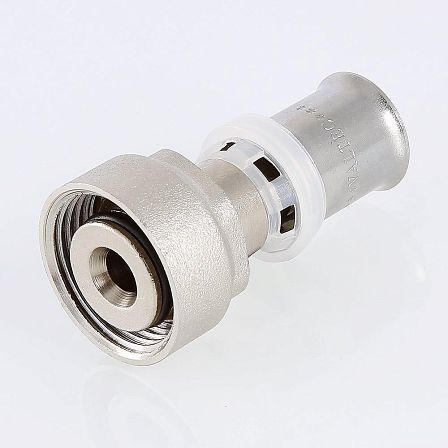

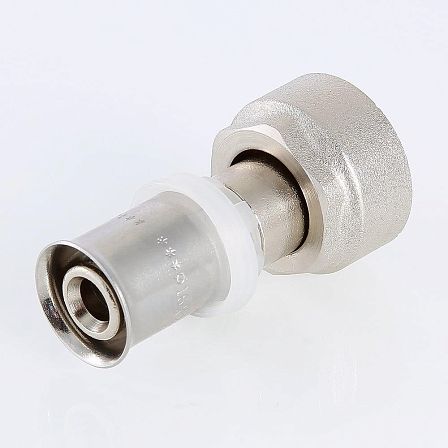

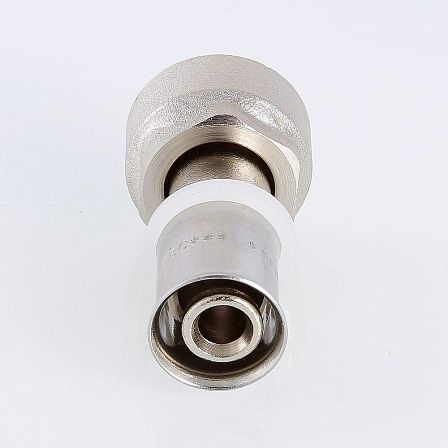

Пресс-фитинг VALTEC VTc.712.NE.2005 предназначен для присоединения металлопластиковой трубы 20×2,0 мм к коллектору, коллекторному блоку, радиаторному клапану или другому узлу с выходом стандарта «евроконус» 3/4. Соединение с трубой выполняется прессованием, со стороны арматуры используется накидная гайка.

Назначение
Фитинг применяется в системах холодного и горячего водоснабжения, отопления, а также на технологических трубопроводах с неагрессивными к материалам изделия средами. Допускается транспортировка воды и растворов гликолей с концентрацией до 50%.

Конструкция и материалы
Корпус и токарные элементы изготовлены из латуни CW614N, накидная гайка — из латуни CW617N. Наружная поверхность фитинга никелирована. Пресс-гильза выполнена из нержавеющей стали AISI 304, обойма — из нейлона PA-6. Герметизация соединения по евроконусу обеспечивается двумя уплотнительными кольцами из EPDM.

Присоединительные размеры

  • Размер трубы: 20×2,0 мм;
  • Тип соединения с трубой: пресс;
  • Присоединение к арматуре: накидная гайка под евроконус;
  • Размер резьбы накидной гайки: 3/4;
  • Стандарт резьбы: ГОСТ 6357-81, класс точности «В»;
  • Длина фитинга: 54 мм;
  • Масса: 92 г.

Рабочие параметры
Номинальное давление составляет 1,0 МПа (10 бар), пробное давление — 1,5 МПа. Рабочий диапазон температуры среды: от −20 до +110 °C. Максимальный момент затяжки накидной гайки — 15 Н·м.

Монтаж
Перед установкой металлопластиковую трубу необходимо откалибровать и снять фаску с внутреннего слоя. Опрессовка выполняется ручным или электрическим пресс-инструментом с насадками профиля TH. После основного обжатия требуется повторная опрессовка с поворотом инструмента на 30–90°.

Особенности эксплуатации
При монтаже соединения под евроконус не применяют дополнительные уплотнительные материалы. Допускается многократное присоединение и отсоединение фитинга от коллектора или радиаторного клапана при сохранности уплотнительных колец. Накидную гайку рекомендуется подтягивать один раз в 6 месяцев.

Характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление
Давление, бар
25
Количество в упаковке
10шт
Гарантия
10 лет
Цвет
Серые
Артикул
VTc.712.NE.2005
Материал
Латунные
Вид
Муфты с накидной гайкой
Тип труб и комплектующих
Винтовые
Способ монтажа труб и комплектующих
Обжимные (компрессионные, цанговые)
Внешнее покрытие
Никель
Тип резьбы
Накидные гайки
Длина (отрезок, бухта), м
54
Объём одной штуки, м³
0.00007
Разъёмное соединение
Да
Диаметр мм, дюйм
20х3/4
Вес (кг)
0.1
Длина (мм)
55
Ширина (мм)
35
Высота (мм)
35
Дата доставки в ваш город
Документация
Паспорт Фитинги коллекторные (PDF, 614 КБ).pdf
613.88Кб
Свидетельство о госрегистрации Соединительные детали из латуни (PDF, 2,06 МБ).pdf
2.07Мб
Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ).pdf
1.42Мб
Отказное письмо в области пожарной безопасности (PDF, 0,91 МБ).pdf
910.73Кб
Пособие по монтажу трубопроводов VALTEC (PDF, 1,69 МБ).pdf
1.69Мб
Флеш-линейка для гидравлического расчета металлопластиковых труб.html
18.01Кб
