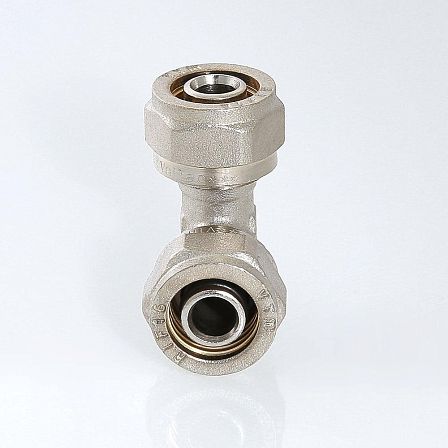

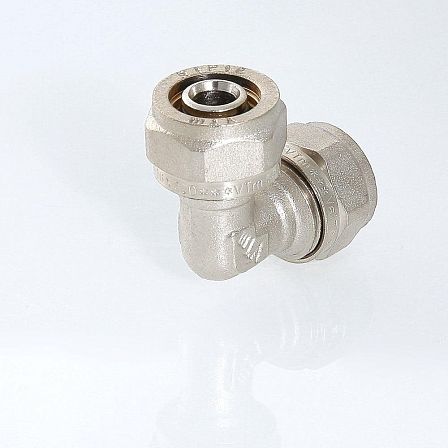

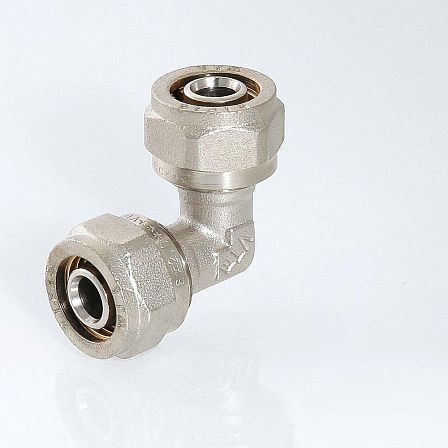

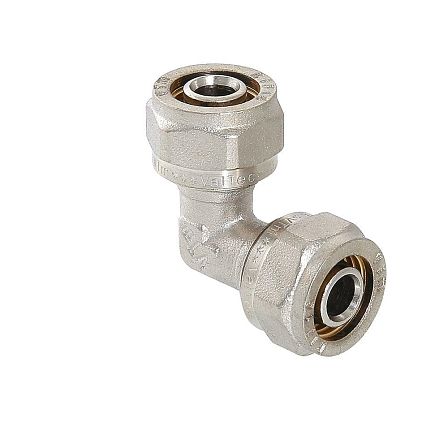

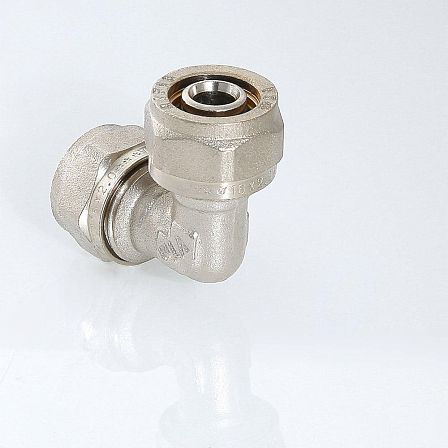

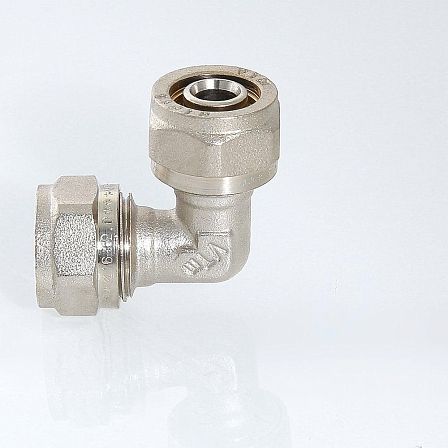

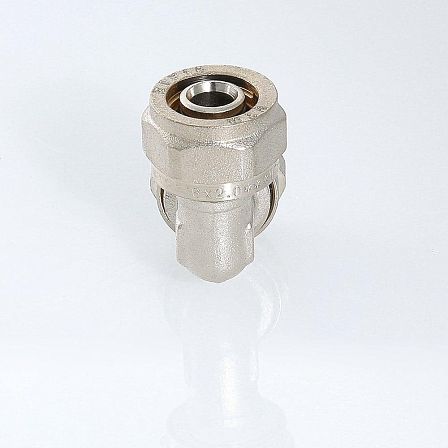

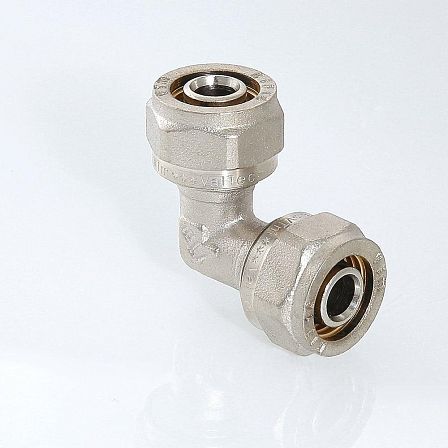

Угольник обжимной 20
АРТ: VTm.351.N.002020

Угольник обжимной 20

АРТ: VTm.351.N.002020
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление
Давление, бар
10
VALTEC VALTEC Бренд VALTEC
Описание

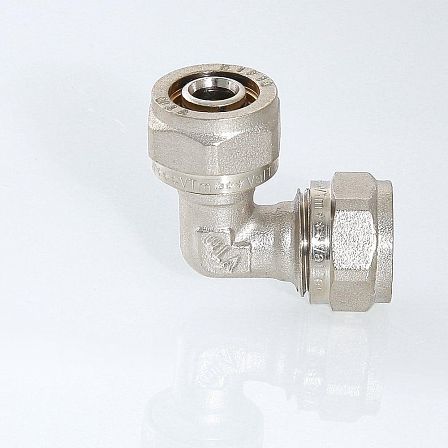

Угольник обжимной VALTEC VTm.351.N.002020 предназначен для соединения двух металлополимерных труб наружным диаметром 20 мм с изменением направления трубопровода на 90°. Фитинг образует разборное обжимное соединение без резьбовых переходов.

Назначение

Фитинг применяется в системах питьевого и хозяйственного водоснабжения, горячего водоснабжения, отопления и технологических трубопроводах с жидкостями, неагрессивными к материалам соединения. Подходит для металлополимерных труб типов PEX-AL-PEX, PE-AL-PE и PERT-AL-PE.

Конструкция и материалы

Корпус изготовлен из горячештампованной никелированной латуни CW617N. Герметизация соединения обеспечивается двумя уплотнительными кольцами из EPDM, установленными на штуцере. Разрезное обжимное кольцо изготовлено из латуни CW614N, диэлектрическая шайба — из PTFE.

Диэлектрическая шайба изолирует алюминиевый слой трубы от латунного корпуса. Труба фиксируется затяжкой накидной гайки, которая сжимает обжимное кольцо на трубе.

Технические характеристики

  • Артикул: VTm.351.N.002020.
  • Тип: равнопроходной обжимной угольник.
  • Диаметр присоединяемых труб: 20 мм × 20 мм.
  • Угол поворота: 90°.
  • Номинальное давление: 2,5 МПа.
  • Рабочее давление: до 1,0 МПа.
  • Максимальная температура рабочей среды: +115 °C.
  • Аварийная температура: до +130 °C.
  • Минимальная температура рабочей среды: −30 °C.
  • Габаритные размеры A × B: 38,5 × 38,5 мм.
  • Масса: 201 г.
  • Средний полный срок службы: 50 лет.

Монтаж

Перед установкой трубу отрезают перпендикулярно оси, калибруют и снимают внутреннюю фаску. На трубу последовательно устанавливают накидную гайку и разрезное кольцо, затем трубу надевают на штуцер до упора и затягивают гайку ключом. Для трубы диаметром 20 мм после ручной затяжки требуется довернуть гайку на один оборот.

Соединение является разборным, поэтому его нельзя замоноличивать в строительные конструкции. При эксплуатации фитинг не должен воспринимать продольные и изгибающие нагрузки от трубопровода.

Характеристики
Страна производства
КИТАЙ
Класс товара
Бытовые
Область применения
Водоснабжение / Отопление
Давление, бар
10
Количество в упаковке
10шт
Гарантия
10 лет
Цвет
Серые
Артикул
VTm.351.N.002020
Материал
Латунные
Тип труб и комплектующих
Компрессионные (обжимные) фитинги
Внешнее покрытие
Никель
Тип резьбы
Накидные гайки - наружные резьбы
Объём одной штуки, м³
0.00004
Диаметр мм, дюйм
20
Вес (кг)
0.201
Длина (мм)
22
Ширина (мм)
45
Высота (мм)
45
