Главная \ Измерительное оборудование (КИПиА) \ Измерение давления \ Манометры \ Манометр TM-310P Dy 63 с нижн. подкл., 1/4", 0-4 бар (кл. точн. 2,5)

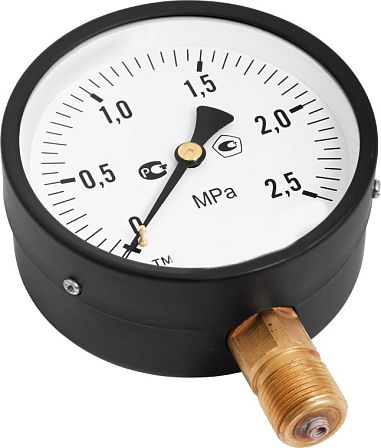

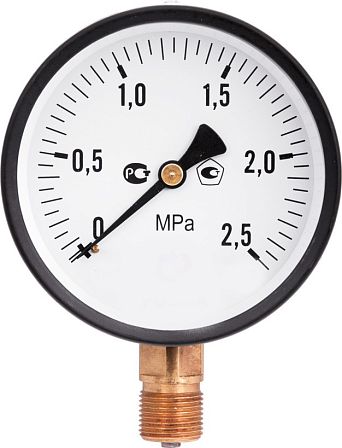

Манометр TM-310P Dy 63 с нижн. подкл., 1/4", 0-4 бар (кл. точн. 2,5)

АРТ: TM-310P.0204

Манометр TM-310P Dy 63 с нижн. подкл., 1/4", 0-4 бар (кл. точн. 2,5)

АРТ: TM-310P.0204

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Вентиляция / Водоснабжение / Газоснабжение / Кондиционирование / Криогеника / Отопление / Пароконденсатные системы / Пневматика / Теплоснабжение / Холодоснабжение

Количество в упаковке

1шт

572 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Манометр TM-310P Dy 63 с нижн. подкл., 1/4", 0-4 бар (кл. точн. 2,5) (артикул TM-310P.0204) является контрольно-измерительным устройством радиального типа, предназначенным для отображения величины избыточного давления в замкнутых системах. Прибор применяется для работы с неагрессивными жидкостями, паром и газами (включая сжатый воздух), которые не вступают в химическое взаимодействие с медными компонентами механизма. Отличительной чертой данной модификации является вертикальное (нижнее) расположение присоединительного порта.

Техническая спецификация:

Модельный ряд: TM-310P.
Диаметр шкалы (корпуса): 63 мм.
Рабочий диапазон: 0…4 бар (соответствует 0…0,4 МПа).
Допустимая погрешность (класс точности): 2,5.
Конфигурация штуцера: Радиальная (нижнее подключение).
Параметры резьбы: G 1/4" (трубная цилиндрическая).
Корпусное исполнение: Сталь с защитным покрытием.
Материалы деталей, контактирующих со средой: Латунь, медный сплав.
Защита от внешних воздействий: IP40.
Предельная температура измеряемого потока: +60°C.
Климатические условия эксплуатации: У2 (согласно ГОСТ 15150).

Принцип действия
Принцип работы основан на зависимости деформации чувствительного элемента (трубки Бурдона) от измеряемого давления. Под воздействием давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Конструктивные особенности и монтаж:

Измерительный процесс базируется на принципе деформации одновитковой пружины Бурдона под давлением. Кинематическая связь передает это смещение на стрелочный указатель. Радиальный штуцер позволяет устанавливать прибор вертикально на горизонтальных участках трубопровода или через переходные бобышки.

Прибор с верхним пределом 4 бар используется в низконапорных сетях водоснабжения, отопительных контурах и пневмосистемах. В процессе монтажа фиксация манометра осуществляется гаечным ключом за шестигранный элемент штуцера; передача крутящего момента через корпус прибора не допускается. Соединение герметизируется при помощи уплотнительных прокладок или лент в соответствии с регламентом эксплуатации систем под давлением.

Характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Количество в упаковке

1шт

Гарантия

1,5 года эксплуатации, но не более 2 лет с даты производства / 6 месяцев хранения с даты изготовления

Цвет

Черные
