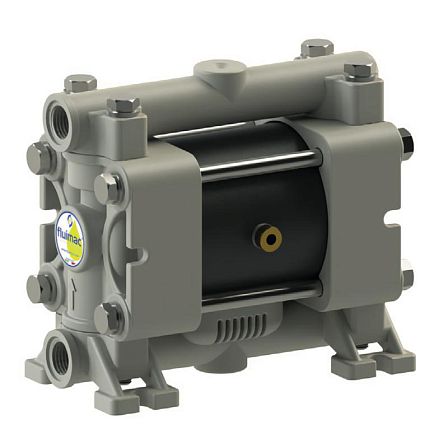

Мембранный насос FLUIMAC Phoenix P7 P-NTTPT1-AB
- Описание
- Характеристики
- Документация
Мембранный пневматический насос FLUIMAC Phoenix P7 P-NTTPT1-AB — двухмембранный насос для перекачивания жидкостей с максимальной подачей до 7 л/мин. Исполнение имеет корпус из полипропилена, мембраны NBR/PTFE, шаровые клапаны из PTFE и резьбовые присоединения 1/4″ BSP.
Конструкция и принцип работы
Насос относится к пневматическим двухмембранным насосам. Привод осуществляется сжатым воздухом; электрический двигатель в конструкции не применяется. Перекачивание выполняется попеременным перемещением двух мембран, а шаровые клапаны обеспечивают направление потока через всасывающий и напорный патрубки.
Расшифровка артикула P-NTTPT1-AB
- P — корпус и седла клапанов из полипропилена (PP);
- NT — мембранный узел NBR с рабочим слоем PTFE;
- T — шаровые клапаны из PTFE;
- P — седла шаровых клапанов из полипропилена;
- T — уплотнения из PTFE;
- 1 — резьбовые присоединения BSP;
- AB — стандартное исполнение.
Рабочие параметры
Максимальная производительность составляет 7 л/мин, предельное давление подаваемого воздуха — 6 бар. Максимальный напор достигает 60 м. Производительность и напор зависят от давления воздуха, свойств жидкости, высоты всасывания и сопротивления трубопроводов.
Патрубки и перекачиваемая среда
Всасывающий и напорный патрубки имеют присоединение 1/4″ BSP. Подключение пневмолинии выполнено под трубку диаметром 4 мм. Насос допускает перекачивание жидкостей вязкостью до 5000 сП и частиц размером до 2 мм.
Условия всасывания
Максимальная высота самовсасывания при сухом насосе составляет 3 м, при заполненной всасывающей линии — до 9,8 м. Эти значения относятся к работе с водой; при перекачивании вязких или газосодержащих жидкостей параметры могут снижаться.
Материалы и температурный диапазон
Проточная часть выполнена из полипропилена, мембранный узел — из NBR/PTFE, клапанные шары и уплотнения — из PTFE. Рабочий температурный диапазон исполнения с корпусом PP: от −4 до +65 °C. Химическую совместимость материалов с конкретной жидкостью необходимо проверять отдельно.
Дополнительные характеристики
Рабочий объем за один ход составляет около 18 см³. Уровень шума — до 62 дБ. Масса насоса — около 0,84 кг. Габаритные размеры корпуса: 129 × 68 × 112 мм.
Исполнение для взрывоопасных зон
Насос имеет маркировку ATEX EX II 3/3 GD c IIB T135 °C, соответствующую применению в зоне 2 для газов и зоне 22 для пыли при соблюдении требований к монтажу и эксплуатации.
