Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф100
АРТ: f2201

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф100

АРТ: f2201
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф100 (артикул f2201) является поворотным фасонным модулем одностенной системы дымоудаления, разработанным для изменения вектора прокладки дымового канала на прямой угол. Данный отвод дымохода 90 градусов (поворотное колено, угол для трубы дымоотведения, сегментный отвод из нержавеющей стали) входит в состав линейки Ferrum GS (Феррум) и эксплуатируется в контурах отвода продуктов сгорания от низкотемпературного отопительного оборудования, газовых котлов, водонагревательных колонок, теплогенераторов и банных печей. Изделие применяется при сборке внутренних дымоходов, подключении патрубков тепловых агрегатов к основной магистрали, а также при гильзовании шахт, где требуется смена направления газового потока без потери герметичности канала.

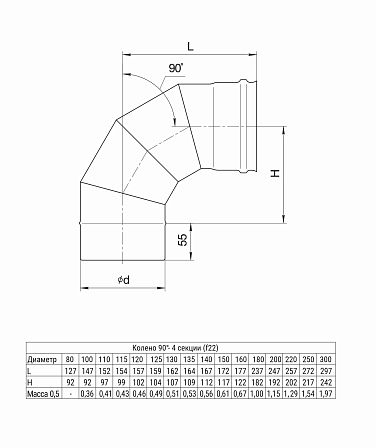

Конструкция поворотного элемента образована четырьмя жестко соединенными металлическими секциями (сегментами), которые формируют плавную дугу поворота трассы на 90° при сохранении неизменного внутреннего проходного сечения. Корпус изделия изготовлен из жаростойкой коррозионностойкой ферритной нержавеющей стали марки AISI 430. Номинальная толщина листового металла составляет 0,5 мм, посадочный диаметр присоединения равен 100 мм (Ф100 / DN 100). Четырехсекционная геометрия обеспечивает равномерное распределение потока дымовых газов при переходе с вертикального участка на горизонтальный, минимизируя локальные завихрения, аэродинамическое сопротивление и скопление сажевых отложений на внутренних стенках канала.


Соединение отвода с прямыми участками труб, тройниками, шиберами, ревизиями, адаптерами и прочими компонентами одностенного дымохода сечением 100 мм выполняется по раструбной технологии. Раструбный узел гарантирует точную соосную стыковку элементов контура без использования промежуточных муфт или переходников, позволяя вести сборку системы дымоудаления как по конденсату, так и по дыму в зависимости от типа используемого теплогенератора. Применение стали AISI 430 толщиной 0,5 мм регламентирует использование данного модуля в системах с невысокой температурой отходящих газов, что соответствует техническим стандартам серии GS.


Технические характеристики и параметры:

  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)

  • Бренд / Производитель: Ferrum (Феррум)

  • Серия оборудования: GS

  • Тип конструкции контура: одностенный (без теплоизоляционного слоя)

  • Исполнение корпуса: сегментное, состоит из 4 секций

  • Угол изменения направления: 90°

  • Материал изготовления: нержавеющая ферритная сталь AISI 430

  • Толщина стенки стали: 0,5 мм

  • Номинальный диаметр (Ф / DN): 100 мм

  • Тип стыковки: раструбное соединение

  • Область применения: поворот оси канала дымоотведения на 90° в системах отопления с газовыми котлами, колонками, теплогенераторами и печами.


Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2201
Толщина стенки, мм
0,5
Объём одной штуки, м³
0.00318
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Рабочая температура, C°
до 450 °C
Внутренний диаметр, мм
100
Вес (кг)
0.36
Длина (мм)
147
Ширина (мм)
147
Высота (мм)
147
