Главная \ Котельное и отопительное оборудование \ Котлы и дымоходы \ Дымоходы \ Тройник для дымоходов \ Ferrum GS Тройник-К 90° AISI 430 0,5 мм Ф100

-30%

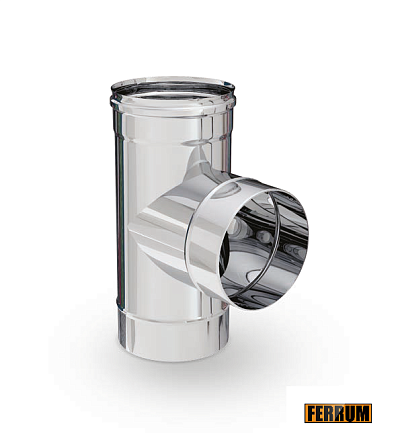

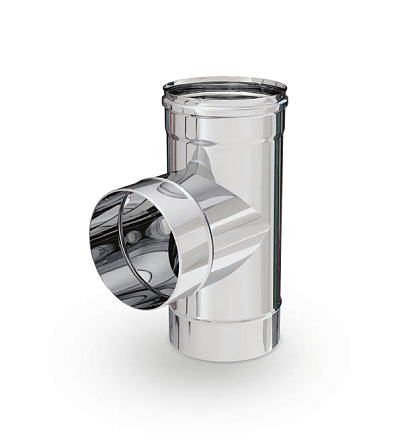

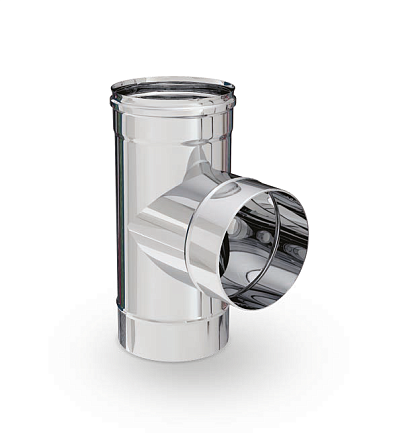

Ferrum GS Тройник-К 90° AISI 430 0,5 мм Ф100

АРТ: f4701

-30%

Ferrum GS Тройник-К 90° AISI 430 0,5 мм Ф100

АРТ: f4701

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

-30%

932.45 ₽

652.71 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Видео о товаре
Документация

Описание

Ferrum GS Тройник-К 90° AISI 430 0,5 мм Ф100 (артикул f4701) выполняет задачу сопряжения горизонтального газохода отопительного прибора с главным вертикальным стволом под прямым углом (90°). Нижняя часть фасонного изделия диаметром 100 мм выполнена в виде посадочного штуцера под установку ревизионно-дренажного комплекта (заглушки с конденсатоотводчиком). Такая конфигурация обеспечивает естественный сток жидкой фазы из полости трубы и предоставляет технический доступ для регламентной механической очистки контура от продуктов неполного сгорания.

Сводка метрологических и эксплуатационных параметров:

Торговая марка / Серийный ряд: Ferrum GS (Феррум)
Тип фасонной детали: Одностенный моно-тройник, конденсационная модификация (Тройник-К)
Угол изменения вектора канала: 90 градусов (90°)
Номинальный внутренний диаметр: 100 мм (Ф100, d100, D100)
Материал изготовления: Нержавеющая сталь ферритного класса
Марка стального сплава: AISI 430
Толщина листового металла: 0,5 мм
Способ межмодульного сочленения: Раструбный профиль
Направление монтажа: По схеме «по конденсату»

Конструкционные свойства и технологии производства:
Основой для производства модуля f4701 служит тонколистовой прокат нержавеющей стали AISI 430 толщиной 0,5 мм. Металл ферритной группы нейтрален к воздействию слабоагрессивных газовых сред и физически стабилен при температурах выхлопа, характерных для бытового отопительного оборудования при эксплуатации в сухом режиме.

Продольное сваривание цилиндрических секций элемента осуществляется автоматическим способом встык (лазерная сварка или TIG) в атмосфере инертного защитного газа. Отсутствие нахлеста и контролируемый тепловой ввод исключают выгорание хрома в зоне сварного шва, предотвращая развитие межкристаллитной коррозии и сохраняя газоплотность стенки.

Концевые участки детали калибруются способом холодной вытяжки (пластического формования). Геометрия полученных раструбов обеспечивает нормированный посадочный зазор для стыковки с трубными элементами сечением 100 мм. Конструкция тройника требует сборки канала строго «по конденсату» (верхний элемент вставляется внутрь нижнего раструба), что блокирует капиллярную утечку влаги и смолистых фракций на внешнюю поверхность стальной трубы.

Область применения и допуски:

Одностенный печной тройник 90° (Ф100) применяется при устройстве внутренних (размещенных в отапливаемом периметре) участков дымоходов, а также выполняет роль стальной вставки (гильзы) при санации кирпичных дымовых каналов. Модуль подлежит интеграции в системы дымоудаления газовых котлов, водогрейных колонок и маломощных печей, физико-химические показатели отходящих газов которых не превышают эксплуатационные допуски для нержавеющей стали AISI 430 (0,5 мм).

Характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

Гарантия

2 года с даты продажи

Цвет
