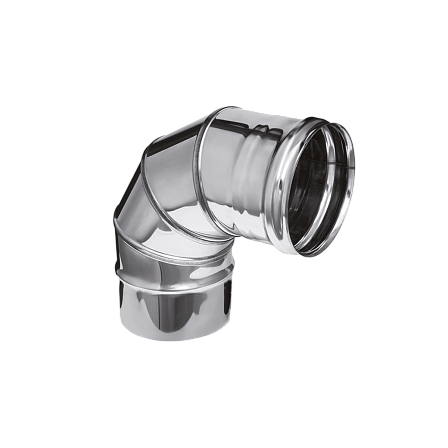

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф110
АРТ: f2202

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф110

АРТ: f2202
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф110 (артикул f2202) представляет собой фасонный поворотный узел одностенного дымохода, предназначенный для перевода оси дымового канала под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол для дымоотводящей трубы, сегментный отвод из нержавейки) входит в модульную линейку Ferrum GS (Феррум) и задействуется при обустройстве трасс отвода продуктов сгорания от низкотемпературных теплогенерирующих установок, газовых котлов, проточных водонагревателей, отопительных агрегатов и банных печей. Деталь применяется при монтаже внутренних участков магистрали, обходе строительных перекрытий, подключении выходных патрубков котлов к стояку и гильзовании существующих кирпичных шахт.

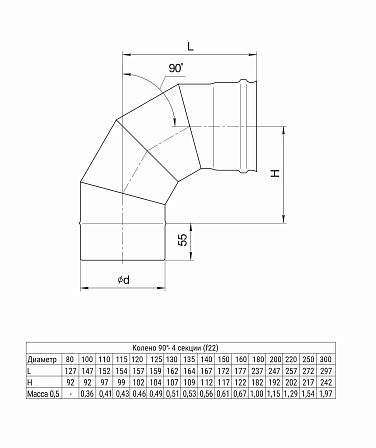

Корпус поворотного отвода скомпонован из четырех последовательно сваренных металлических сегментов (секций), образующих плавный радиусный поворот канала на 90° без сужения внутреннего проходного сечения. Изделие производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430 методом лазерной сварки встык. Номинальная толщина листовой стали составляет 0,5 мм, внутренний присоединительный диаметр равен 110 мм (Ф110 / DN 110), а масса изделия — 0,41 кг. Четырехсегментная геометрия оптимизирует аэродинамику движения газового потока при смене вертикального вектора на горизонтальный, снижая сопротивление тяге, турбулентность и интенсивность оседания сажи на стенках металла.


Интеграция отвода в контур одностенного дымохода с трубами, тройниками, шиберами-задвижками, конденсатоотводчиками и адаптерами сечением 110 мм выполняется с помощью раструбного соединения холодной формовки. Калиброванный раструб обеспечивает газоплотную соосную стыковку модулей без использования дополнительных муфт, допускающую сборку магистрали по конденсату или по дыму в соответствии с требованиями конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм определяет эксплуатацию элемента в системах с невысокой температурой отходящих газов, характерной для газового оборудования серии GS.


Технические характеристики и параметры:
  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)
  • Бренд / Производитель: Ferrum (Феррум)
  • Линейка продукции: GS
  • Тип контура: одностенный (без теплоизоляции)
  • Конструктивное исполнение: сегментное, 4 секции
  • Угол поворота трассы: 90°
  • Марка стали: нержавеющая ферритная сталь AISI 430
  • Толщина стенки: 0,5 мм
  • Внутренний диаметр (Ф / DN): 110 мм
  • Способ стыковки модулей: раструбный (холодная формовка)
  • Назначение: изменение направления дымового канала на 90° в системах дымоудаления газовых котлов, колонок, теплогенераторов и печей.
Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2202
Толщина стенки, мм
0,5
Объём одной штуки, м³
0.00351
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Рабочая температура, C°
До 450 °C
Внутренний диаметр, мм
110
Вес (кг)
0.41
Длина (мм)
152
Ширина (мм)
152
Высота (мм)
152
Дата доставки в ваш город
Видео о товаре
Документация
Каталог Ferrum.pdf
28.9Мб
Сертификат соответствия FERRUM до 16.03.2029.pdf
369.61Кб
Сертификат соответствия на элементы дымоходов FERRUM до 05.02.2028.pdf
2.01Мб
Сертификат соответствия на элементы дымоходов FERRUM до 10.03.2029.pdf
1.95Мб
Экспертное заключение на элементы дымоходов FERRUM.pdf
812.67Кб
