Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф120
АРТ: f2204

Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф120

АРТ: f2204
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

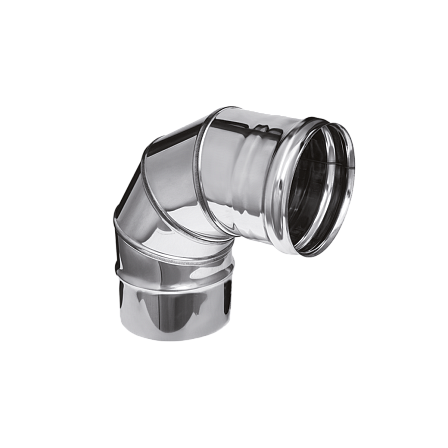

Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф120 (артикул f2204) представляет собой фасонный поворотный узел одностенного дымохода, предназначенный для изменения направления трассы дымоотведения под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для трубы дымоотведения, сегментный отвод из нержавеющей стали) входит в модульную серию Ferrum GS (Феррум) и задействуется при обустройстве каналов удаления продуктов сгорания от низкотемпературных теплогенераторов, напольных и настенных газовых котлов, проточных водонагревателей, отопительных агрегатов и банных печей. Деталь используют при сборке внутренних магистралей, подключении выходных патрубков котельного оборудования к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

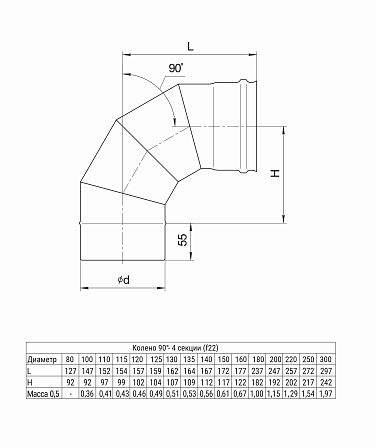

Корпус поворотного модуля скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный поворот трассы на 90° без уменьшения внутреннего проходного сечения. Изделие производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430 (отечественный аналог 12Х17). Номинальная толщина листового металла составляет 0,5 мм, внутренний присоединительный диаметр равен 120 мм (Ф120 / DN 120), а масса нетто изделия составляет 0,46 кг. Четырехсегментная геометрия оптимизирует аэродинамические показатели газового потока при переходе канала с вертикального вектора на горизонтальный, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность оседания сажевых отложений на стенках металла.


Стыковка колена с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 120 мм осуществляется по раструбной системе соединения. Калиброванный раструб холодной формовки обеспечивает газоплотную соосную посадку модулей без применения промежуточных муфт или переходников, позволяя вести сборку контура дымоудаления как по конденсату, так и по дыму в соответствии с техническим регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм определяет эксплуатацию детали в системах с невысокой температурой отходящих дымовых газов, характерной для газового оборудования серии GS.


Технические характеристики и параметры изделия:

  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)

  • Бренд / Производитель: Ferrum (Феррум)

  • Линейка продукции: GS

  • Исполнение контура: одностенный (без теплоизоляционного слоя)

  • Конструкция корпуса: сегментная, состоит из 4 секций

  • Угол изменения оси трассы: 90°

  • Сечение канала: круглое

  • Марка стали: ферритная нержавеющая сталь AISI 430 (12Х17)

  • Толщина стенки стали: 0,5 мм

  • Внутренний диаметр (Ф / DN): 120 мм

  • Способ стыковки модулей: раструбное соединение

  • Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами, колонками и печами.

Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2204
Марка стали
AISI 430
Толщина стенки, мм
0,5
Объём одной штуки, м³
0.00387
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Рабочая температура, C°
До 450 °C
Внутренний диаметр, мм
120
Вес (кг)
0.46
Длина (мм)
157
Ширина (мм)
157
Высота (мм)
157
