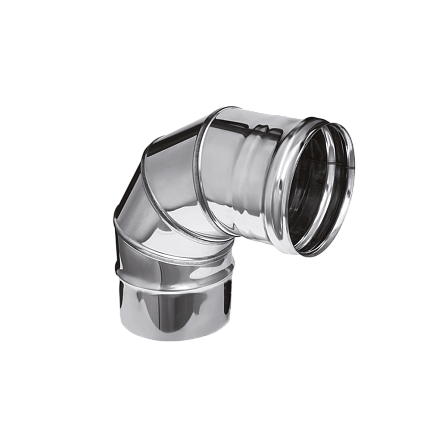

Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф125
АРТ: f2205

Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф125

АРТ: f2205
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

Ferrum GS Колено 4 сек. угол 90°AISI 430 0,5 мм Ф125 (артикул f2205) Колено 4-секционное Ferrum GS угол 90° AISI 430 0,5 мм Ф125 (артикул f2205) представляет собой фасонный поворотный узел одностенного дымохода, предназначенный для перевода оси газоотводящего канала под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для трубы дымоотведения, сегментный отвод из нержавеющей стали) входит в модульную серию Ferrum GS (Феррум) и задействуется при обустройстве трасс удаления продуктов сгорания от низкотемпературных теплогенераторов, напольных и настенных газовых котлов, проточных водонагревателей, отопительных агрегатов и банных печей. Деталь используют при сборке внутренних магистралей, присоединении выходных патрубков котельного оборудования к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

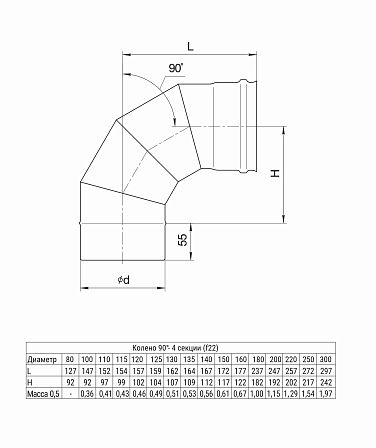

Корпус поворотного элемента скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный поворот трассы на 90° без уменьшения внутреннего проходного сечения. Изделие производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430 (отечественный аналог 12Х17) с применением лазерной сварки встык. Номинальная толщина листового металла составляет 0,5 мм, посадочный присоединительный диаметр равен 125 мм (Ф125 / DN 125), а масса нетто изделия составляет 0,49 кг. Четырехсегментная геометрия оптимизирует аэродинамические показатели газового потока при переходе канала с вертикального вектора на горизонтальный, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность оседания сажевых отложений на внутренних стенках.


Стыковка отвода с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 125 мм осуществляется по раструбной системе соединения. Калиброванный раструб холодной формовки обеспечивает газоплотную соосную посадку модулей без применения промежуточных муфт или переходников, позволяя вести сборку контура дымоудаления как по конденсату, так и по дыму в соответствии с техническим регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм определяет эксплуатацию детали в системах с невысокой температурой отходящих дымовых газов, характерной для газового оборудования серии GS.


Технические характеристики и параметры изделия:

  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)

  • Бренд / Производитель: Ferrum (Феррум)

  • Страна производства: Россия

  • Линейка продукции: GS

  • Исполнение контура: одностенный (без теплоизоляционного слоя)

  • Конструкция корпуса: сегментная, состоит из 4 секций

  • Угол изменения оси трассы: 90°

  • Сечение канала: круглое

  • Марка стали: ферритная нержавеющая сталь AISI 430 (12Х17)

  • Толщина стенки стали: 0,5 мм

  • Номинальный диаметр (Ф / DN): 125 мм

  • Способ стыковки модулей: раструбное соединение (холодная формовка)

  • Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами, колонками и печами.




Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2205
Толщина стенки, мм
0,5
Объём одной штуки, м³
0.00402
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Рабочая температура, C°
до 450 °C
Внутренний диаметр, мм
125
Вес (кг)
0.49
Длина (мм)
159
Ширина (мм)
159
Высота (мм)
159
