Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф130
- Описание
- Характеристики
- Видео о товаре
- Документация

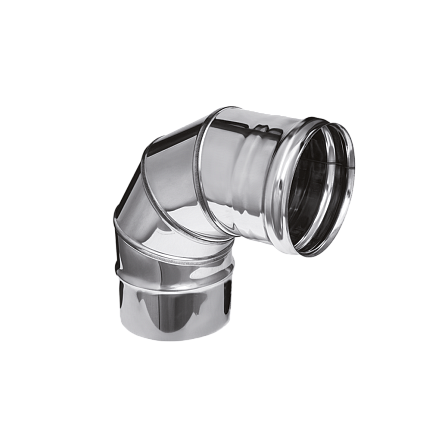

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 мм Ф130 (артикул f2206) представляет собой фасонный поворотный узел одностенной системы дымоудаления, разработанный для изменения направления дымового канала под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для трубы дымоотведения, сегментный отвод из нержавеющей стали) входит в модульную серию Ferrum GS (Феррум) и задействуется при обустройстве трасс удаления продуктов сгорания от низкотемпературных генераторов тепла, напольных и настенных газовых котлов, отопительных агрегатов и банных печей. Деталь применяется при монтаже внутренних контуров дымоотвода, подключении выходных патрубков теплогенерирующих установок к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

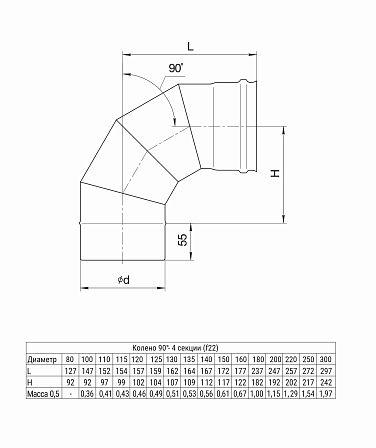

Корпус поворотного элемента скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный изгиб канала на 90° без уменьшения внутреннего проходного сечения. Изделие производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430. Номинальная толщина листового металла составляет 0,5 мм, посадочный присоединительный диаметр равен 130 мм (Ф130 / DN 130). Четырехсегментная геометрия оптимизирует аэродинамические показатели газового потока при переходе трассы с вертикального направления на горизонтальное, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность скопления сажевых отложений на стенках канала.
Стыковка колена с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 130 мм осуществляется по раструбной системе соединения. Калиброванный раструб обеспечивает газоплотную соосную посадку модулей без использования промежуточных муфт или переходников, позволяя вести сборку магистрали дымоудаления как по конденсату, так и по дыму в соответствии с регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм регламентирует эксплуатацию модуля в системах с невысокой температурой отходящих газов (до 450 °C), характерной для оборудования линейки GS.
Технические характеристики и параметры изделия:
-
Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)
-
Бренд / Производитель: Ferrum (Феррум)
-
Линейка продукции: GS
-
Исполнение контура: одностенный (без теплоизоляционного слоя)
-
Конструкция корпуса: сегментная, состоит из 4 секций
-
Угол изменения оси трассы: 90°
-
Марка стали: ферритная нержавеющая сталь AISI 430
-
Толщина стенки стали: 0,5 мм
-
Номинальный диаметр (Ф / DN): 130 мм
-
Способ стыковки модулей: раструбное соединение
-
Температура эксплуатации: до 450 °C
-
Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами и печами.
