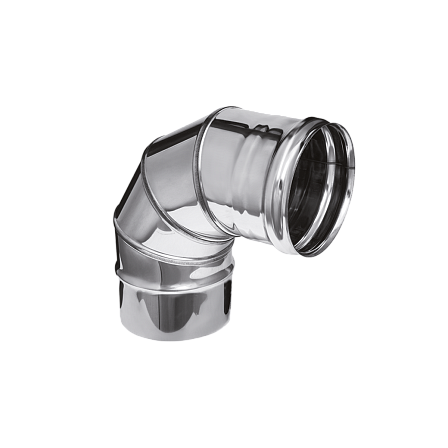

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф140
АРТ: f2208

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф140

АРТ: f2208
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф140 (артикул f2208) представляет собой фасонный поворотный элемент одностенной системы дымоудаления, предназначенный для перевода оси дымового канала под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для трубы дымоотведения, сегментный отвод из нержавеющей стали) относится к модульной линейке Ferrum GS (Феррум) и задействуется при обустройстве трасс отвода продуктов сгорания от низкотемпературных теплогенерирующих установок, газовых котлов, проточных водонагревателей, отопительных агрегатов и банных печей. Изделие применяется при сборке внутренних магистралей, присоединении патрубков тепловых установок к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

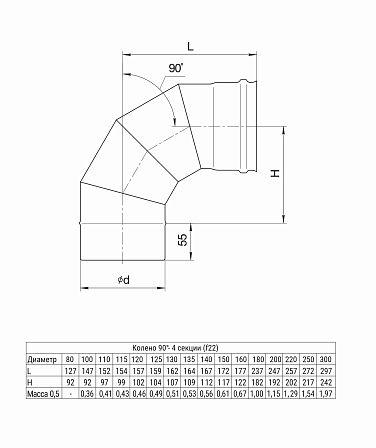

Корпус поворотного модуля скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный поворот трассы на 90° без уменьшения внутреннего проходного сечения. Деталь производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430. Номинальная толщина листового металла составляет 0,5 мм, внутренний присоединительный диаметр равен 140 мм (Ф140 / DN 140), а масса нетто изделия составляет 0,56 кг. Четырехсегментная геометрия оптимизирует аэродинамику движения газового потока при переходе канала с вертикального вектора на горизонтальный, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность оседания сажи на внутренних стенках.


Стыковка отвода с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 140 мм осуществляется по раструбной системе соединения. Калиброванный раструб обеспечивает газоплотную соосную посадку модулей без применения промежуточных муфт или переходников, позволяя вести сборку контура дымоудаления как по конденсату, так и по дыму в соответствии с техническим регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм определяет эксплуатацию детали в системах с невысокой температурой отходящих дымовых газов, характерной для газового оборудования серии GS.


Технические характеристики и параметры изделия:

  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)

  • Бренд / Производитель: Ferrum (Феррум)

  • Серия дымоходной системы: GS

  • Исполнение контура: одностенный (без теплоизоляционного слоя)

  • Конструкция корпуса: сегментная, состоит из 4 секций

  • Угол изменения направления: 90°

  • Марка стали: ферритная нержавеющая сталь AISI 430

  • Толщина стенки стали: 0,5 мм

  • Внутренний диаметр (Ф / DN): 140 мм

  • Способ стыковки модулей: раструбное соединение

  • Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами, колонками и печами.


Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2208
Толщина стенки, мм
0,5
Объём одной штуки, м³
0.00466
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Внутренний диаметр, мм
140
Вес (кг)
0.56
Длина (мм)
167
Ширина (мм)
167
Высота (мм)
167
