Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф150
- Описание
- Характеристики
- Видео о товаре
- Документация
Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф150 (артикул f2209) представляет собой фасонный поворотный узел одностенной системы дымоудаления, разработанный для изменения оси дымового канала под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для дымовой трубы, сегментный отвод из нержавеющей стали) входит в модульную серию Ferrum GS (Феррум) и задействуется при обустройстве трасс удаления продуктов сгорания от низкотемпературных генераторов тепла, газовых котлов, отопительных агрегатов и банных печей. Деталь применяют при сборке внутренних контуров дымоотведения, присоединении выходных патрубков теплогенерирующих установок к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

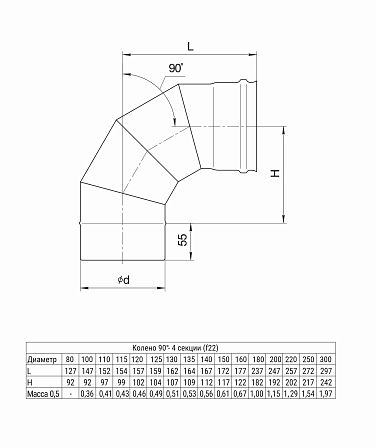

Корпус поворотного элемента скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный поворот трассы на 90° при сохранении постоянного внутреннего проходного сечения. Изделие производится из коррозионностойкой ферритной нержавеющей стали марки AISI 430. Номинальная толщина листового металла составляет 0,5 мм, посадочный присоединительный диаметр равен 150 мм (Ф150 / DN 150). Четырехсегментная геометрия оптимизирует аэродинамические показатели газового потока при переходе канала с вертикального направления на горизонтальное, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность оседания сажи на стенках канала.
Стыковка отвода с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 150 мм осуществляется по раструбной системе соединения. Калиброванный раструб обеспечивает газоплотную соосную посадку модулей без применения промежуточных муфт или переходников, позволяя вести сборку контура дымоудаления как по конденсату, так и по дыму в соответствии с регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм определяет эксплуатацию детали в системах с невысокой температурой отходящих дымовых газов, характерной для оборудования линейки GS.
Технические характеристики и параметры изделия:
-
Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)
-
Бренд / Производитель: Ferrum (Феррум)
-
Страна производства: Россия
-
Линейка продукции: GS
-
Исполнение контура: одностенный (без теплоизоляционного слоя)
-
Конструкция корпуса: сегментная, состоит из 4 секций
-
Угол изменения оси трассы: 90°
-
Марка стали: ферритная нержавеющая сталь AISI 430
-
Толщина стенки стали: 0,5 мм
-
Номинальный диаметр (Ф / DN): 150 мм
-
Способ стыковки модулей: раструбное соединение
-
Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами и печами.
