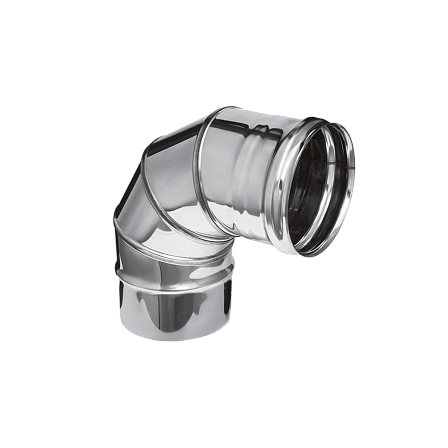

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф180
АРТ: f2211

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф180

АРТ: f2211
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
  • Описание
  • Характеристики
  • Видео о товаре
  • Документация
Описание

Ferrum GS Колено 4 сек. угол 90° AISI 430 0,5 Ф180 (артикул f2211) представляет собой фасонный поворотный узел одностенного дымохода, предназначенный для изменения направления трассы дымоотведения под прямым углом. Данный отвод дымохода 90 градусов (поворотное колено, угол 90 град. для дымовой трубы, сегментный отвод из нержавеющей стали) входит в модульную линейку Ferrum GS (Феррум) и задействуется при обустройстве каналов удаления продуктов сгорания от низкотемпературных теплогенераторов, напольных газовых котлов, отопительных агрегатов и банных печей. Деталь используют при сборке внутренних магистралей, присоединении выходных патрубков котлов к вертикальному стояку, обходе строительных перекрытий и гильзовании кирпичных шахт.

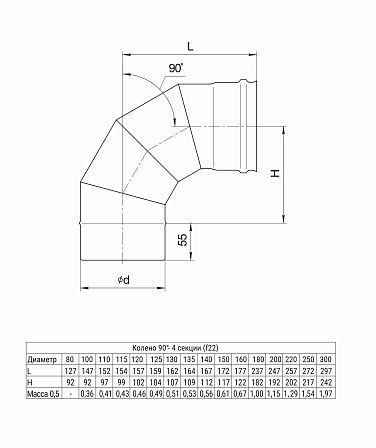

Корпус поворотного элемента скомпонован из четырех последовательно соединенных металлических сегментов (секций), формирующих плавный радиусный поворот трассы на 90° без сужения внутреннего проходного сечения. Изделие изготавливается из коррозионностойкой ферритной нержавеющей стали марки AISI 430 (отечественный аналог 12Х17). Номинальная толщина листового металла составляет 0,5 мм, посадочный присоединительный диаметр равен 180 мм (Ф180 / DN 180). Четырехсегментная геометрия оптимизирует аэродинамические показатели газового потока при переходе канала с вертикального вектора на горизонтальный, снижая сопротивление естественной тяге, локальную турбулентность и интенсивность оседания сажевых отложений на стенках металла.


Стыковка колена с прямыми участками труб, тройниками, шиберами-задвижками, ревизиями, конденсатоотводчиками и адаптерами сечением 180 мм осуществляется по раструбной системе соединения. Калиброванный раструб холодной формовки обеспечивает газоплотную соосную посадку модулей без применения промежуточных муфт или переходников, позволяя вести сборку контура дымоудаления как по конденсату, так и по дыму в соответствии с техническим регламентом подключения конкретного теплогенератора. Применение стали AISI 430 толщиной 0,5 мм регламентирует эксплуатацию модуля в сухом режиме при температуре отходящих дымовых газов до 450 °C, что соответствует стандартам оборудования серии GS.


Технические характеристики и параметры изделия:

  • Наименование: Колено 4 сек. угол 90° (отвод дымохода 90 градусов)

  • Бренд / Производитель: Ferrum (Феррум)

  • Страна производства: Россия

  • Линейка продукции: GS

  • Исполнение контура: одностенный (без теплоизоляционного слоя)

  • Конструкция корпуса: сегментная, состоит из 4 секций

  • Угол изменения оси трассы: 90°

  • Сечение канала: круглое

  • Марка стали: ферритная нержавеющая сталь AISI 430

  • Толщина стенки стали: 0,5 мм

  • Номинальный диаметр (Ф / DN): 180 мм

  • Способ стыковки модулей: раструбное соединение

  • Максимальная температура эксплуатации: до 450 °C

  • Режим работы: сухой

  • Область применения: поворот канала дымоотведения на 90° в системах отопления с газовыми теплогенераторами, котлами и печами.


Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Отопление
Количество в упаковке
1шт
Гарантия
2 года с даты продажи
Цвет
Серые
Артикул
f2211
Марка стали
AISI 430
Объём одной штуки, м³
0.01331
Угол, °С
90
Тип
Одностенный
Материал
AISI 430
Рабочая температура, C°
До +450 °C
Внутренний диаметр, мм
180
Вес, кг ДУБОВОЙ
1 кг
Вес (кг)
1
Длина (мм)
237
Ширина (мм)
237
Высота (мм)
237
