Главная \ Котельное и отопительное оборудование \ Котлы и дымоходы \ Дымоходы \ Тройник для дымоходов \ Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф110

-30%

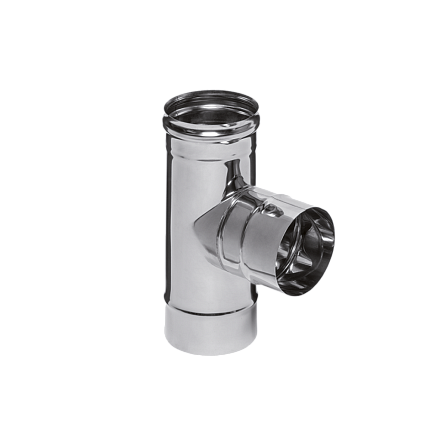

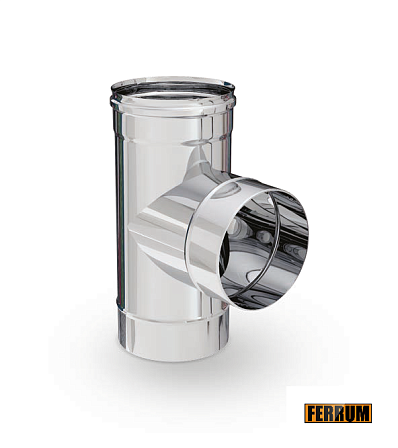

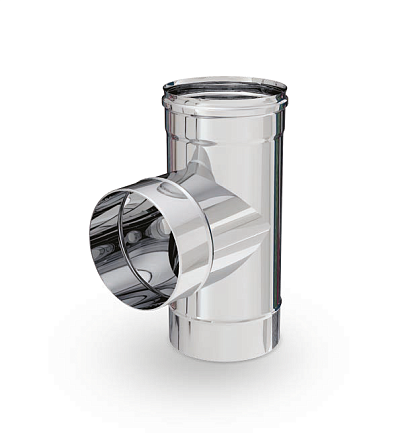

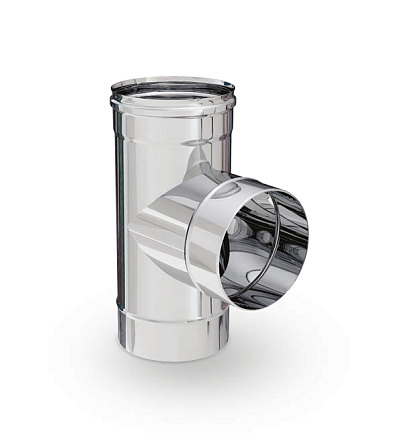

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф110

АРТ: f4717

-30%

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф110

АРТ: f4717

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Видео о товаре
Документация

Описание

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф110 (артикул f4717) — одностенный конденсационный тройник Ferrum HF (артикул f4717). Изделие предназначено для ортогонального (90 градусов) разворота газоотводящей магистрали и стыковки горизонтального вывода отопительного агрегата с вертикальным стволом дымовой трубы. Нижний вертикальный порт элемента диаметром 110 мм служит базой для установки ревизионного комплекта (заглушки с конденсатоотводом), что обеспечивает вывод скопившейся жидкой фазы и создает технический проем для механической чистки внутреннего канала от сажевых отложений.

Паспортные параметры и характеристики:

Торговая марка / Серийный ряд: Ferrum HF (Феррум)
Тип фасонной детали: Тройник-К (конденсационный), одностенный (моно-система)
Угол отвода: 90°
Номинальный диаметр (D): 110 мм (d110, Ф 110)
Марка использованного металлопроката: AISI 430 (ферритный нержавеющий сплав)
Толщина стеночного металла: 0,8 мм
Предельная температура эксплуатации: до 600°C
Способ межмодульного сочленения: раструбный замок, схема сборки «по конденсату»

Конструкционные особенности и технологический регламент:
Изделие f4717 изготавливается из нержавеющей стали марки AISI 430 с увеличенной толщиной стенки 0,8 мм. Повышенная толщина металла задает запас термической устойчивости, допуская непрерывную эксплуатацию модуля при нагреве отходящих газов до 600°C. Ферритный сплав физически стабилен при высоких температурах и обладает базовой стойкостью к коррозии в сухих газовых средах.

Сваривание продольных стыков цилиндрических элементов выполняется по технологии автоматической TIG-сварки или лазером встык в среде инертных газов. Данный метод безнахлестного швообразования сохраняет структуру металла и концентрацию легирующего хрома в околошовной зоне, что снижает вероятность возникновения межкристаллитной коррозии и гарантирует герметичность трубного контура.

Посадочные места на торцах деталях калибруются методом холодной пластической деформации (раструбного расширения) металла. Заданная геометрия раструбов обеспечивают точные допуски для стыковки с элементами сечением 110 мм. Конструкция тройника рассчитана на сборку газохода строго по схеме «по конденсату» (верхний модуль заходит внутрь нижнего раструба), что исключает капиллярный выход влаги и смолистых осадков через стыковочные зазоры на внешнюю поверхность стальной трубы.

Область применения:
Одноконтурный печной тройник 90° (Ф110) используется при монтаже внутренних каналов дымоудаления, расположенных в отапливаемом контуре зданий, а также выступает в качестве стальной гильзы при санации существующих кирпичных шахт. Толщина стенки 0,8 мм и допустимый температурный режим до 600°C позволяют интегрировать деталь в вытяжные системы твердотопливных котлов, банных печей, каминов и газового оборудования, параметры работы которого соответствуют паспортным ограничениям для нержавеющей стали AISI 430.
