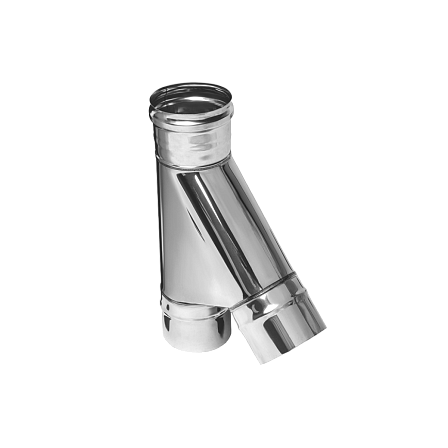

Ferrum HF (Т до 600°C) Тройник-К 135° (430/0,8мм) Ф130
- Описание
- Характеристики
- Видео о товаре
- Документация
Ferrum HF (Т до 600°C) Тройник-К 135° (430/0,8мм) Ф130 (артикул f4620) представляет собой фасонный соединительный элемент одностенного дымохода, предназначенный для разветвления дымового канала, подключения бокового патрубка теплогенератора к вертикальному стояку под углом 135 градусов, а также организации ревизионного узла и отвода конденсата. Данный тройник дымохода 135° (тройник с углом врезки 45°/135°, косой тройник для трубы дымоотведения, разветвитель газоотводящего канала из нержавеющей стали) входит в жаростойкую модульную линейку Ferrum HF (Феррум) и задействуется в системах удаления продуктов сгорания от твердотопливных, газовых, жидкотопливных котлов, отопительных и банных печей. Индекс «К» в наименовании обозначает конструкцию элемента под сборку контура «по конденсату».
Конструкция изделия образована основным вертикальным стволом круглого сечения и приваренным под углом 135° (45° относительно оси вертикали) боковым ответвлением одинакового диаметра. Корпус тройника изготавливается из коррозионностойкой ферритной нержавеющей стали марки AISI 430 (отечественный аналог 12Х17). Увеличенная номинальная толщина листового металла составляет 0,8 мм, посадочный присоединительный диаметр равен 130 мм (Ф130 / DN 130). Применение стали AISI 430 толщиной 0,8 мм определяет термостойкость модуля при рабочей температуре отходящих дымовых газов до 600 °C. Косое расположение врезки 135° снижает аэродинамическое сопротивление в точке слияния потоков, предотвращая опрокидывание тяги и турбулентные завихрения при вводе дымовых газов из горизонтального или наклонного участка в основной вертикальный ствол.
Интеграция тройника в магистраль одностенного дымохода с прямыми трубами, отводами, шиберами, заглушками и конденсатоотводчиками сечением 130 мм осуществляется раструбным методом. Калиброванный раструб холодной формовки обеспечивает газоплотную соосную стыковку модулей без применения дополнительных переходных муфт. Конфигурация раструбов исполнения «К» направляет образующийся на внутренних стенках конденсат и влагу вниз по стволу в нижний патрубок для последующего сбора в конденсатоотводчик, исключая протекание жидкости наружу через стыковочные швы.
Технические характеристики и параметры изделия:
-
Наименование: Тройник-К 135° (косой тройник дымохода 135 градусов)
-
Бренд / Производитель: Ferrum (Феррум)
-
Страна производства: Россия
-
Линейка продукции: HF (термостойкая серия)
-
Исполнение контура: одностенный (без теплоизоляционного слоя)
-
Схема сборки стыков: по конденсату (индекс К)
-
Угол ответвления (врезки): 135°
-
Сечение канала: круглое
-
Марка стали: ферритная нержавеющая сталь AISI 430 (12Х17)
-
Толщина стенки стали: 0,8 мм
-
Номинальный диаметр (Ф / DN): 130 мм
-
Способ стыковки модулей: раструбное соединение (холодная формовка)
-
Максимальная рабочая температура: до 600 °C
-
Область применения: подключение теплогенерирующих агрегатов к основному каналу дымоудаления под углом 135°, организация ревизии и отвода конденсата.
