Главная \ Котельное и отопительное оборудование \ Котлы и дымоходы \ Дымоходы \ Тройник для дымоходов \ Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф160

-30%

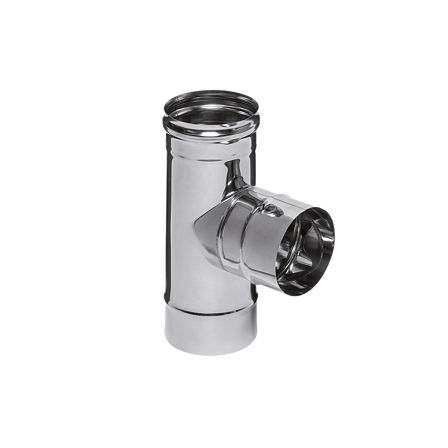

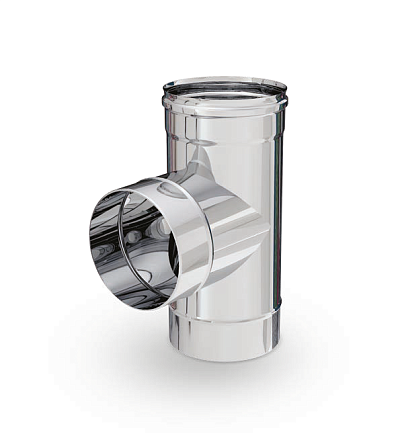

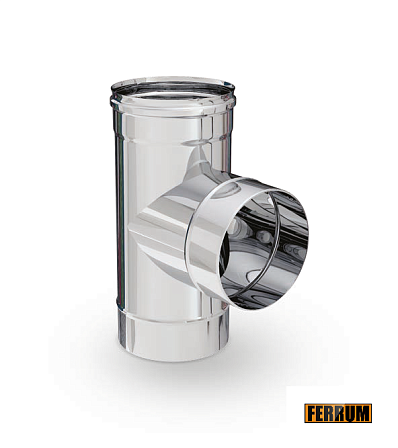

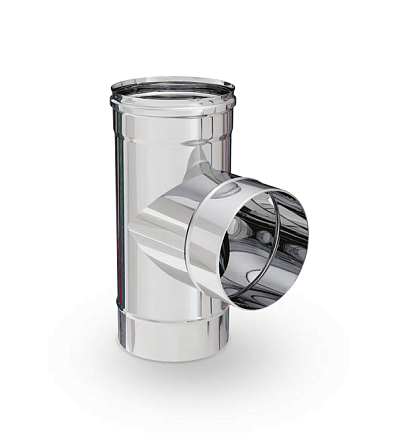

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф160

АРТ: f4722

-30%

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф160

АРТ: f4722

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Вентиляция

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Видео о товаре
Документация

Описание

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф160 (артикул f4722) обеспечивает перпендикулярное (90 градусов) примыкание горизонтального патрубка теплогенерирующего аппарата к сборному вертикальному газоходу. Конденсационный тип детали (Тройник-К) подразумевает наличие нижнего штуцера, предназначенного для монтажа ревизионного узла (заглушки с конденсатоотводом). Данная конфигурация создает условия для гравитационного сброса водяных паров, перешедших в жидкое состояние, а также для проведения регламентной механической инспекции внутреннего сечения трубопровода.

Рабочие характеристики и спецификация:

Товарная линейка: Ferrum HF (Феррум)
Тип исполнения: Одностенный (моно), конденсационный тройник
Угол подключения: 90° (прямой)
Диаметр проходного канала (D): 160 мм (d160, Ф160)
Материал изготовления: Нержавеющая сталь ферритного класс.
Марка стали: AISI 430
Толщина металлопроката: 0,8 мм
Максимальная термическая нагрузка: Температура отходящих газов до 600°C
Метод сочленения модулей: Раструбная фиксация, алгоритм сборки — по конденсату.

Конструктивно-технологические особенности:
Использование нержавеющего стального листа с увеличенной толщиной 0,8 мм повышает предел термической устойчивости фасонного элемента, допуская его непрерывную эксплуатацию при температуре выхлопа до 600°C. Ферритная сталь AISI 430 в данной толщине обладает достаточной механической жесткостью и базовой стойкостью к слабоагрессивному химическому воздействию сухих газовых сред.

Продольные сварные швы цилиндрических деталей выполнены методом автоматической дуговой сварки вольфрамовым электродом (TIG) или лазерным оборудованием в среде аргона. Стыковой метод швообразования без нахлеста сохраняет исходную концентрацию легирующих элементов в околошовной зоне, препятствуя развитию межкристаллитной коррозии.

Посадочные места на торцах нержавеющего тройника 90° сформированы на станках холодного профилирования. Заданная геометрия раструбов предназначена для сочленения элементов дымохода диаметром 160 мм исключительно по схеме «по конденсату». При таком монтаже верхний сегмент вставляется внутрь нижнего, что физически блокирует утечку стекающих жидких фракций наружу стального контура через соединительные зазоры.

Сфера применения:
Одноконтурный стальной тройник-отвод 90 градусов (Ф160) задействуется при сборке горизонтальных и вертикальных участков дымовой трубы внутри отапливаемых зон строений, а также применяется в роли жесткой вставки при гильзовании кирпичных дымоотводящих каналов. Толщина стенки 0,8 мм и температурный порог в 600°C позволяют интегрировать данный модуль в системы отведения продуктов сгорания от твердотопливных котлов, банных печей и каминов с соответствующими теплотехническими параметрами выхлопа.
