Главная \ Котельное и отопительное оборудование \ Котлы и дымоходы \ Дымоходы \ Тройник для дымоходов \ Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф250

-30%

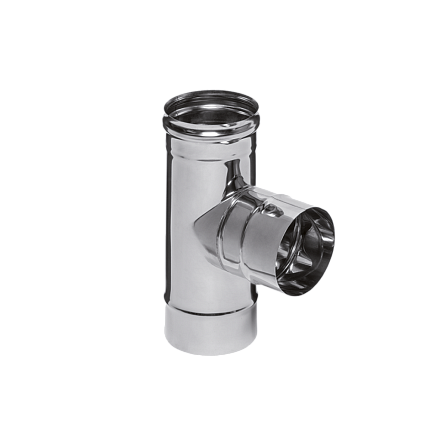

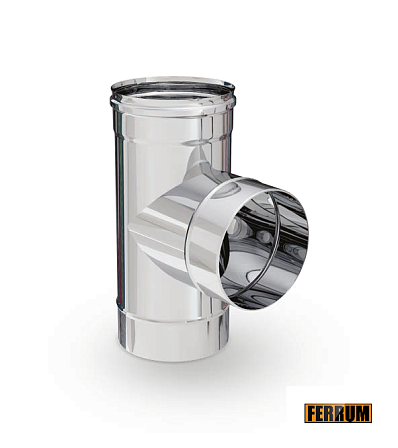

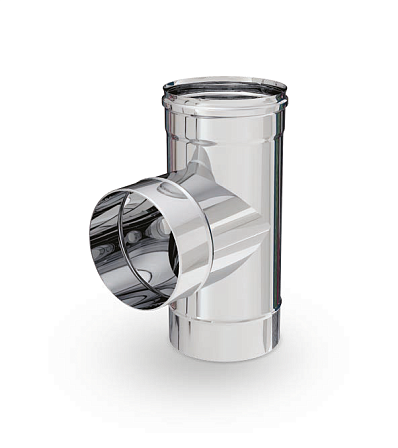

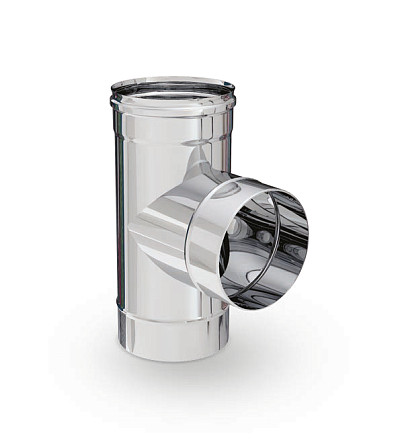

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф250

АРТ: f4725

-30%

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф250

АРТ: f4725

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Видео о товаре
Документация

Описание

Ferrum HF (Т до 600°C) Тройник-К 90° (430/0,8мм) Ф250 (артикул f4725) является функциональным компонентом систем удаления продуктов горения. Узел сопряжения предназначен для организации перпендикулярной врезки (под углом 90 градусов) горизонтального участка трубы от теплогенератора в основной вертикальный газоотводящий тракт. Наличие нижнего свободного патрубка в геометрии детали (Тройник-К) позволяет установить ревизионную заглушку с капельником. Данное техническое решение гарантирует штатный отвод жидких конденсатных осадков из полости магистрали и формирует точку доступа для планового визуального контроля или очистки газохода от сажевых отложений.

Метрологические данные и спецификация:

Серийная линейка: Ferrum HF (Феррум)
Форм-фактор: одноконтурный тройник (моно-система), конденсационный тип
Градус врезки: 90° (прямой угол)
Номинальный посадочный диаметр: 250 мм (D250, Ф 250, d250)
Материал трубного контура: нержавеющая сталь (ферритная группа)
Маркировка сплава: AISI 430
Физическая толщина стенки: 0,8 мм
Термический предел эксплуатации: до 600°C
Принцип стыковки: раструбное соединение, метод сборки «по конденсату»

Свойства материалов и конструктивные решения:
Одностенный печной тройник d250 мм выполнен из нержавеющего проката марки AISI 430. Увеличенная до 0,8 мм толщина металла задает высокие показатели термической выносливости, допуская эксплуатацию фитинга при нагреве отходящих газов до 600°C. Ферритная структура демонстрирует сопротивление термическим деформациям и защищает от коррозионного разрушения в условиях умеренных (сухих) неагрессивных сред.

Стыковка листовых заготовок при производстве осуществляется без нахлеста, с применением технологии автоматической TIG или лазерной сварки в защитной газовой среде. Данный метод сохраняет концентрацию легирующих элементов на участке сварного шва, минимизируя риск локальной межкристаллитной коррозии и обеспечивая газоплотность цилиндрического контура.

Торцевые участки детали оснащены посадочными матрицами, полученными методом холодной формовки (пластического расширения кромки). Геометрия калиброванного раструба рассчитана на механическую сборку трубной трассы строго по алгоритму «по конденсату» (интеграция верхней части трубы внутрь нижней). Указанный метод нивелирует риск протекания влаги и креозота через соединительные зазоры на наружную поверхность стального элемента.

Монтажные допуски и назначение:
Моно-тройник 90 градусов диаметром 250 мм интегрируется во внутридомовые (находящиеся в отапливаемом контуре) участки вытяжных каналов. Также деталь применима для санации кирпичных дымовых шахт в качестве жесткого металлического вкладыша. Физико-химические параметры изделия (нержавейка AISI 430, 0,8 мм, до 600°C) допускают его монтаж в дымоотводящие трассы банных печей, каминных топок, твердотопливных и газовых котлов, чьи характеристики выхлопа соответствуют заявленным температурным лимитам.
