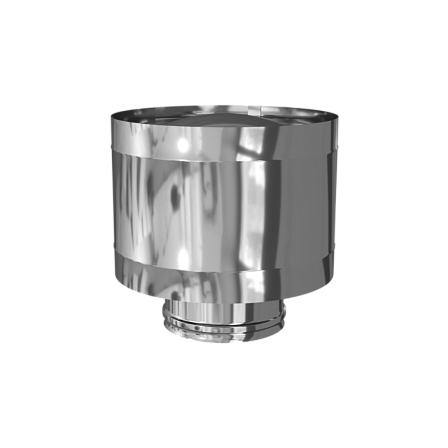

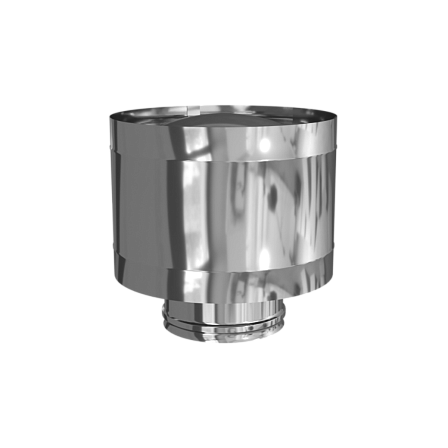

Зонт-Д с ветрозащитой (430/0,5 мм) Ф100 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и эксплуатационные функции
Артикульный компонент f1801 спроектирован для интеграции в дымоходные стволы с условным посадочным калибром 100 мм. Наружная цилиндрическая обечайка гасит скорость порывистых ветровых масс, формируя область стабильного разрежения над выдохом газохода. Перекрытие прямого попадания капельной влаги предохраняет гигроскопичную базальтовую вату в двустенных системах от отсыревания и снижает скорость коррозионного износа внутренних стальных стенок.
Сводная техническая спецификация
- Предприятие-изготовитель: Ferrum (Феррум)
- Категория детали: зонт с ветрозащитным экраном (оголовок противоветровой, ветрозащитный дефлектор)
- Совместимые дымоходные серии: одноконтурные трубы Ferrum GS, двустенные сэндвич-модули Ferrum HF
- Присоединительный калибр (D): 100 мм
- Марка использованной стали: жаростойкая ферритная нержавеющая сталь AISI 430
- Толщина стального листа: 0,5 мм
- Тип сопряжения: раструбный узел
- Предельная температура отходящих газов: +600 °C (с кратковременным пиковым допуском до +750 °C)
- Виды топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные и пеллетные брикеты
Свойства сплава AISI 430: Высокое содержание хрома (16–18%) обеспечивает металлу устойчивость к жароокислению и химической газовой коррозии в условиях взаимодействия с отходящими продуктами сгорания.
Антиветровая конфигурация: Узел состоит из базового гильзового патрубка, защитного зонтичного диска и внешнего кольцевого кожуха. Кожух перенаправляет внешнее динамическое давление ветра, сохраняя проектные аэродинамические показатели системы.
Точность посадочного узла: Присоединительный патрубок формируется методом холодной ротационной вытяжки, что гарантирует соблюдение посадочного калибра и соосное сопряжение с элементами Ferrum GS и Ferrum HF без зазоров.
Газодинамика и гидравлический расчет
Суммарная площадь технологических зазоров между зонтичным диском и внешним экраном рассчитана таким образом, что свободный проход для эвакуации газов превышает площадь поперечного сечения канала 100 мм. Данная геометрия исключает создание избыточного гидравлического сопротивления и обеспечивает свободный вывод продуктов сгорания.
Порядок монтажа и правила обслуживания
Изделие f1801 применяется при устройстве дымоотводов маломощных отопительных котлов, печей и каминов с диаметром выхлопного патрубка 100 мм. В сэндвич-системах Ferrum HF зонт монтируется на внутренний контур либо совместно с финишным конусом-адаптером.
Установка: Посадочный патрубок элемента опускается в раструб верхнего сегмента трубы до фиксирующего упора.
Фиксация: Зона стыка стягивается стандартным обжимным хомутом диаметром 100 мм.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки внутренних поверхностей и кольцевых зазоров от сажи не реже двух раз в год.
