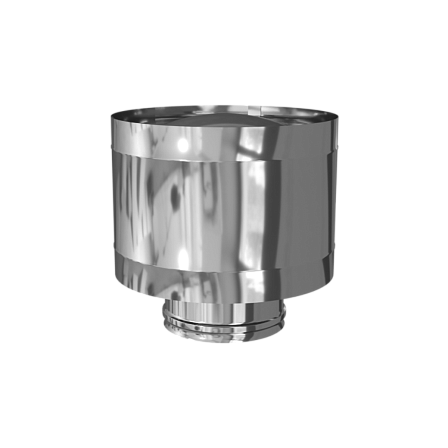

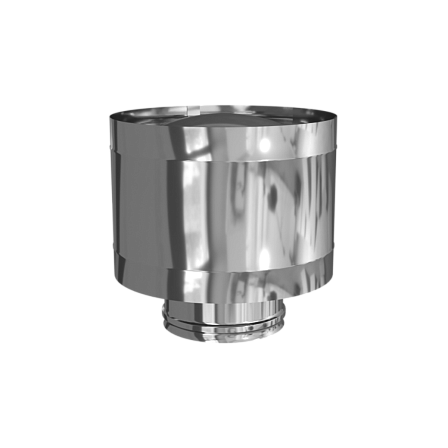

Зонт-Д с ветрозащитой (430/0,5 мм) Ф110 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональный профиль
Компонент с артикулом f1802 спроектирован для интеграции в дымоотводящие каналы с номинальным посадочным калибром 110 мм. Внешнее металлическое кольцо нивелирует деструктивное влияние боковых порывов ветра на устье трубы, предупреждая опрокидывание тяги. Перекрытие прямого доступа осадков предохраняет гигроскопичный базальтовый утеплитель в двустенных системах от увлажнения и защищает стальные стенки от коррозии.
Сводные технические параметры
- Изготовитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитой (противоветровой оголовник, ветрозащитный дефлектор)
- Совместимость с сериями: одностенные каналы Ferrum GS, двухконтурные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 110 мм
- Марка использованной стали: нержавеющая ферритная сталь AISI 430
- Толщина стального листа: 0,5 мм
- Тип стыковочного сопряжения: раструбный узел
- Предельная температура отходящих газов: +600 °C (допускается кратковременный пиковый нагрев до +750 °C)
- Допустимые виды топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные и пеллетные брикеты
Свойства стали AISI 430: Жаростойкий нержавеющий сплав с содержанием хрома 16–18%. Обладает сопротивляемостью высокотемпературному окалинообразованию и стойкостью к газовой коррозии в условиях взаимодействия с сухими продуктами сгорания.
Антиветровая конфигурация: Изделие состоит из посадочного гильзового патрубка, основного защитного зонта и внешнего кольцевого экрана. Экран перенаправляет воздушные массы, создавая область локального разрежения над выходом трубы, что сохраняет расчетную тягу.
Точность посадки: Формирование присоединительного патрубка методом ротационной холодной вытяжки обеспечивает соблюдение геометрии калибра и соосное сопряжение с элементами Ferrum GS и Ferrum HF без зазоров.
Газодинамика и гидравлический расчет
Суммарное сечение боковых просветов между зонтичным диском и внешним кожухом рассчитано таким образом, чтобы площадь свободного прохода превышала площадь поперечного сечения канала 110 мм. Данная геометрия предотвращает появление избыточного гидравлического сопротивления на выходе из дымоходного тракта.
Порядок монтажа и правила обслуживания
Изделие f1802 применяется при устройстве дымоотводящих трасс отопительных котлов, каминных топок, банных и отопительных печей с диаметром выхлопного патрубка 110 мм. В сэндвич-системах Ferrum HF зонт устанавливается на внутренний контур либо монтируется совместно с финишным конусом-адаптером.
Установка: Посадочный патрубок вдвигается в раструб верхнего сегмента трубы до упора.
Фиксация: Зона сопряжения стягивается стандартным обжимным хомутом диаметром 110 мм.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки зазоров и внутренних поверхностей от сажевых наслоений не реже двух раз за отопительный сезон.
