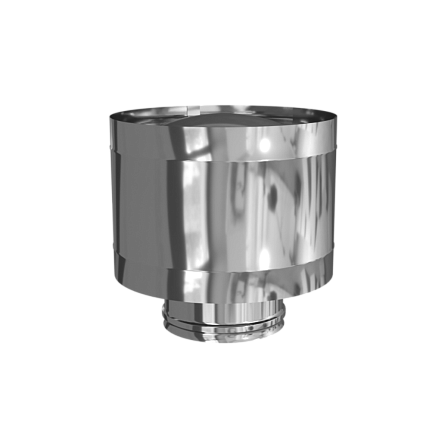

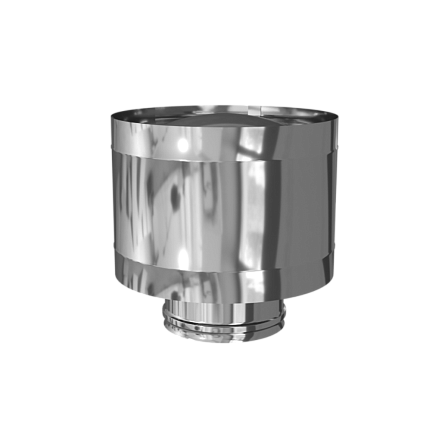

Зонт-Д с ветрозащитой (430/0,5 мм) Ф115 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональный ресурс
Деталь с артикулом f1803 спроектирована под дымоотводящие каналы с номинальным посадочным калибром 115 мм. Наружная кольцевая обечайка выравнивает газодинамический режим у устья трубы при боковых или нисходящих ветровых потоках, предотвращая возникновение обратной тяги. Изделие перекрывает доступ влаги во внутренний ствол, предохраняя гигроскопичный базальтовый утеплитель в сэндвич-модулях от промокания и замедляя коррозионный износ стального канала.
Спецификация и технические данные
- Предприятие-изготовитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитным экраном (противоветровой оголовник, дефлектор с защитным кожухом)
- Совместимость с сериями: одностенный дымоход Ferrum GS, двухконтурный сэндвич-дымоход Ferrum HF
- Присоединительный калибр (D): 115 мм
- Конструкционный сплав: нержавеющая ферритная сталь марки AISI 430
- Толщина металлического листа: 0,5 мм
- Способ сопряжения: раструбное соединение
- Предельная температура отходящих газов: +600 °C (допустим кратковременный пиковый нагрев до +750 °C)
- Виды топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные и пеллетные брикеты
Характеристики стали AISI 430: Жаростойкая хромистая сталь (16–18% Cr) с ферритной структурой обладает высоким сопротивлением окалинообразованию и химической коррозии при взаимодействии с отводящими продуктами сгорания.
Антиветровая конфигурация: Модуль включает базовый гильзовый патрубок, зонтичный диск и внешний защитный кольцевой экран. Экран нейтрализует внешнее динамическое давление ветра, формируя область стабильного разрежения над выходом трубы.
Точность формообразования: Присоединительный гильзовый патрубок изготавливается способом холодной ротационной вытяжки, что гарантирует соблюдение посадочного калибра и соосную герметичную стыковку с элементами Ferrum GS и Ferrum HF без зазоров.
Аэродинамические показатели
Суммарная площадь технологических зазоров между зонтичным диском и внешним экраном рассчитана таким образом, что свободный проход для эвакуации газов превышает площадь поперечного сечения канала 115 мм. Данная геометрия предотвращает создание избыточного гидравлического сопротивления и обеспечивает свободный вывод продуктов сгорания.
Регламент монтажа и обслуживание
Изделие f1803 применяется при устройстве дымоотводов отопительных котлов, каминных топок, банных и отопительных печей с диаметром выхлопного патрубка 115 мм. В двустенных системах Ferrum HF зонт монтируется на внутренний контур либо совместно с финишным конусом-адаптером.
Установка: Нижний посадочный патрубок элемента опускается в раструб верхнего сегмента трубы до упора.
Механическая фиксация: Зона стыка стягивается стандартным обжимным хомутом диаметром 115 мм.
Техническое обслуживание: Эксплуатационный регламент требует регулярного осмотра и чистки внутренних поверхностей и кольцевых каналов от сажи не реже двух раз в год.
