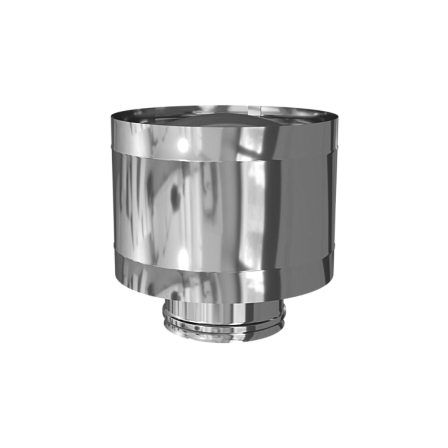

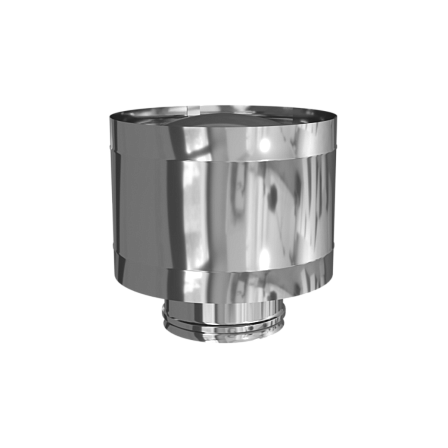

Зонт-Д с ветрозащитой (430/0,5 мм) Ф120 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональный ресурс
Деталь с каталожным индексом f1804 спроектирована для работы в составе дымоходных стволов с условным посадочным калибром 120 мм. Внешнее металлическое кольцо предотвращает возникновение опрокидывания тяги (обратной тяги) при порывистом ветре или в зонах ветрового подпора. Защита от проникновения капельной влаги предохраняет минераловатную термоизоляцию в сэндвич-модулях от промокания и замедляет коррозионное разрушение внутренних металлических стенок.
Техническая спецификация
- Изготовитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитным экраном (оголовок противоветровой, ветрозащитный дефлектор)
- Совместимость с линейками: одноконтурные трубы Ferrum GS, двустенные сэндвич-модули Ferrum HF
- Присоединительный диаметр (D): 120 мм
- Конструкционный материал: нержавеющая ферритная сталь AISI 430
- Толщина стального листа: 0,5 мм
- Тип сопряжения: раструбный узел
- Предельная температура отходящих газов: +600 °C (допускается кратковременный пиковый нагрев до +750 °C)
- Виды сжигаемого топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные и пеллетные брикеты
Свойства сплава AISI 430: Жаростойкая хромистая сталь (16–18% Cr) обладает устойчивостью к высокотемпературному окалинообразованию и сопротивляемостью газовой коррозии в условиях взаимодействия с сухими продуктами сгорания.

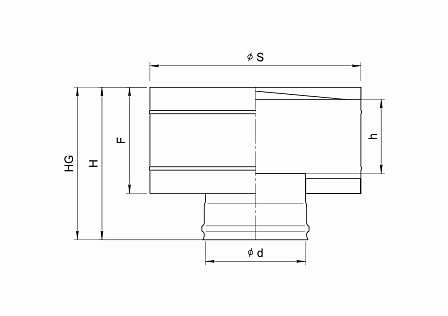

Конфигурация ветрозащиты: Элемент объединяет посадочный патрубок, зонтичный конус и внешнюю обечайку. Экран перенаправляет динамические воздушные массы, формируя зону локального разрежения над выходом трубы для сохранения проектных показателей тяги.
Геометрия посадочного узла: Присоединительный гильзовый патрубок выполняется методом холодной ротационной вытяжки, что гарантирует точный калибр $\varnothing 120$ мм и плотную стыковку с компонентами Ferrum GS и Ferrum HF без образований люфтов.
Газодинамика и гидравлический расчет
Площадь кольцевых просветов между зонтичным конусом и внешним экраном рассчитана таким образом, что свободный проход для эвакуации газов превышает площадь поперечного сечения канала 120 мм. Данная геометрия предотвращает появление избыточного гидравлического сопротивления и обеспечивает свободный выход отходящих газов.
Область применения и порядок монтажа
Изделие f1804 применяется в дымоотводных трактах отопительных котлов, каминных топок, банных и отопительных печей с диаметром выхлопного патрубка 120 мм. В двухконтурных системах Ferrum HF зонт устанавливается на внутренний контур либо совместно с финишным конусом-адаптером.
Порядок сборки: Нижний гильзовый патрубок элемента вдвигается в раструб верхнего сегмента трубы до упора.
Фиксация: Зона стыка укрепляется стандартным обжимным хомутом диаметром 120 мм.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки внутренних поверхностей и кольцевых зазоров от сажевых наслоений не реже двух раз за отопительный сезон.
