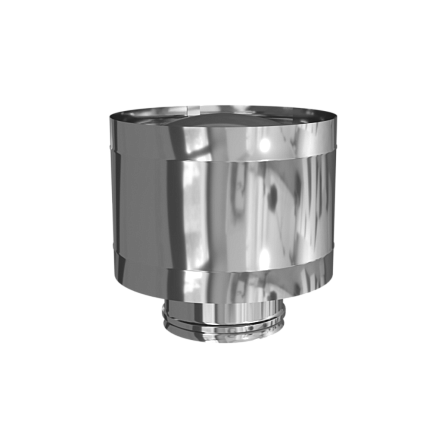

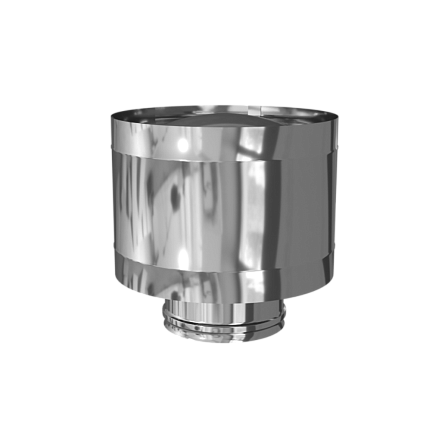

Зонт-Д с ветрозащитой (430/0,5 мм) Ф125 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональный профиль
Фасонный элемент f1805 спроектирован для применения в газоходных каналах с внутренним условным калибром 125 мм. Внешнее металлическое кольцо рассекает порывы ветра на выходе из трубы, предотвращая возникновение обратной тяги при неблагоприятных метеорологических условиях. Конструкция защищает внутреннюю полость от проникновения влаги, предохраняет базальтовый утеплитель в сэндвич-модулях от промокания и замедляет коррозионный износ стального канала.
Технический паспорт и спецификация
- Изготовитель: Ferrum (Феррум)
- Классификация детали: зонт с ветрозащитным экраном (противоветровой оголовник, ветрозащитный колпак, дефлектор)
- Совместимые серии дымоходов: одноконтурные трубы Ferrum GS, двустенные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 125 мм
- Марка использованной стали: нержавеющая ферритная сталь AISI 430
- Толщина стального листа: 0,5 мм
- Тип стыкового сопряжения: раструбный узел
- Предельная температура продуктов сгорания: +600 °C (с кратковременным пиковым допуском до +750 °C)
- Допустимые типы топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные и пеллетные брикеты
Характеристики сплава AISI 430: Жаростойкая хромистая сталь (16–18% Cr) с ферритной структурой обладает высокой сопротивляемостью окалинообразованию и химической коррозии под воздействием продуктов сгорания.
Конфигурация ветрозащитного узла: Изделие состоит из гильзового патрубка, основного защитного конуса и внешнего кольцевого экрана. Экран формирует область стабильного разрежения над выходом трубы, удерживая нормативные показатели естественной тяги.
Формообразование раструба: Соединительный патрубок изготавливается способом холодной ротационной вытяжки, что гарантирует точное соблюдение размера и соосное сопряжение с элементами Ferrum GS и Ferrum HF без образований зазоров.
Газодинамика и гидравлический расчет
Суммарное сечение боковых просветов между зонтичным конусом и внешним кожухом рассчитано таким образом, чтобы площадь свободного прохода превышала площадь поперечного сечения канала 125 мм. Данное решение исключает возникновение дополнительного гидравлического сопротивления и обеспечивают беспрепятственный вывод дымовых газов.
Порядок монтажа и правила обслуживания
Модуль f1805 используется при устройстве дымоотводов отопительных котлов, каминов, печей и банных каменок с диаметром выхлопного патрубка 125 мм. В двустенных трассах Ferrum HF зонт фиксируется на внутренний контур либо монтируется совместно с финишным конусом-адаптером.
Сборка: Посадочный патрубок зонта вставляется в раструб верхнего сегмента трубы до упора.
Фиксация: Стыковой узел обжимается стандартным хомутом диаметром 125 мм для минимизации риска смещения от ветровых нагрузок.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки зазоров и внутренних поверхностей от сажевых наслоений не реже двух раз в год.
