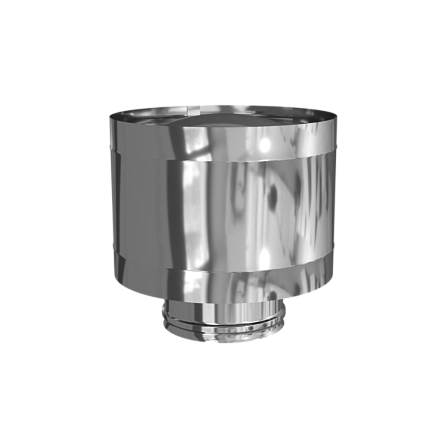

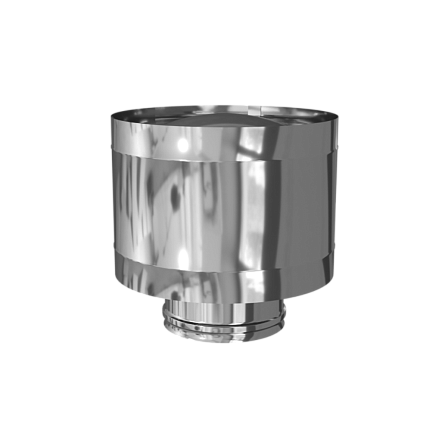

Зонт-Д с ветрозащитой (430/0,5 мм) Ф130 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональные задачи
Артикульный элемент f1806 разработан для установки на газоходные тракты с номинальным диаметром условного прохода 130 мм. Внешняя экранирующая обечайка гасит ветровую нагрузку на срезе трубы, предотвращая возникновение обратной тяги при порывистом ветре. Узел перекрывает доступ жидкой фазы во внутренний ствол, защищая минераловатную изоляцию двухконтурных модулей от намокания и предотвращая коррозионный износ стального канала.
Сводная техническая спецификация
- Завод-изготовитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитным экраном (противоветровой оголовник, ветрозащитный колпак, дефлектор)
- Совместимые дымоходные серии: одноконтурные каналы Ferrum GS, двустенные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 130 мм
- Конструкционный сплав: нержавеющая ферритная сталь марки AISI 430
- Толщина стального листа: 0,5 мм
- Тип стыковочного узла: раструбное сопряжение
- Предельная температура отходящих газов: +600 °C (допустим кратковременный нагрев до +750 °C)
- Допустимые виды топлива: природный и сжиженный газ, дизельное топливо, дрова, торфяной, угольный и пеллетный брикет
Характеристики сплава AISI 430: Жаростойкая хромистая сталь (16–18% Cr) с ферритной структурой обладает высоким сопротивлением высокотемпературному окалинообразованию и химической коррозии при контакте с отходящими продуктами сгорания.
Конструктивная схема ветрозащиты: Состоит из гильзового патрубка, защитного зонтичного конуса и внешнего кольцевого экрана. Экран перенаправляет динамические ветровые потоки, образуя зону стабильного разрежения над устьем газохода.
Геометрическая точность: Стыковочный патрубок формируется методом холодной ротационной вытяжки, что обеспечивают точность калибра и соосную стыковку с компонентами Ferrum GS и Ferrum HF без зазоров.
Аэродинамические показатели
Суммарная площадь технологических каналов между зонтичным диском и внешним кожухом рассчитана таким образом, чтобы свободная площадь для выхода отходящих газов превышала площадь поперечного сечения канала 130 мм. Данная геометрия предотвращает создание избыточного гидравлического сопротивления и обеспечивает свободный вывод продуктов сгорания.
Порядок монтажа и правила обслуживания
Модуль f1806 применяется при устройстве дымоотводов бытовых котлов, каминов, печей и банных каменок с диаметром патрубка 130 мм. В двухконтурных трассах Ferrum HF зонт устанавливается на внутреннюю трубу или монтируется совместно с переходным конусом-адаптером.
Сборка: Посадочный патрубок элемента вдвигается в раструб верхнего сегмента трубы до фиксирующего упора.
Механическая фиксация: Зона сопряжения стягивается стандартным обжимным хомутом диаметром 130 мм.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки внутренних поверхностей и кольцевых зазоров от сажевых наслоений не реже двух раз в год.
