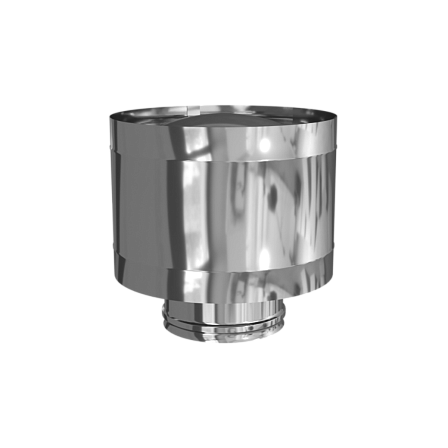

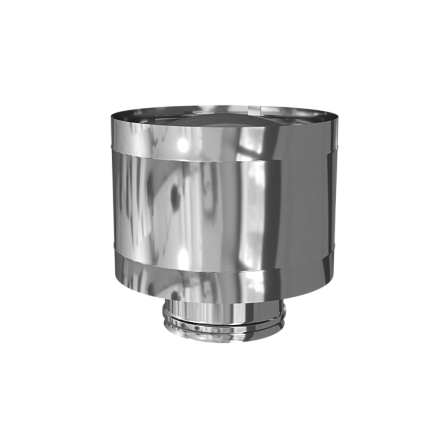

Зонт-Д с ветрозащитой (430/0,5 мм) Ф150 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональные задачи
Артикульный элемент f1809 спроектирован для установки на дымоходные стволы с номинальным внутренним диаметром 150 мм. Наличие наружного экранирующего кольца рассеивает прямые ветровые потоки, устраняя риск образования обратной тяги при эксплуатации теплогенератора. Конструкция блокирует попадание воды в ствол, предотвращает промокание базальтовой теплоизоляции в двустенных модулях и защищает стальные стенки от коррозии.
Сводные технические характеристики
- Завод-изготовитель: Ferrum (Феррум)
- Категория фасонной детали: зонт с ветрозащитой (противоветровой оголовник, дефлектор с защитным экраном)
- Совместимые серии дымоходов: одностенные каналы Ferrum GS, двухконтурные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 150 мм
- Конструкционный сплав: жаростойкая ферритная нержавеющая сталь AISI 430
- Толщина металлического листа: 0,5 мм
- Тип сопряжения: раструбный узел
- Предельная температура отходящих газов: +600 °C (допустим кратковременный нагрев до +750 °C)
- Используемые виды топлива: природный и сжиженный газ, дизельное топливо, дрова, торфяной, угольный и пеллетный брикет
Характеристики стали AISI 430: Высокое содержание хрома (16–18%) обеспечивает металлу устойчивость к жароокислению и межкристаллитной газовой коррозии при взаимодействии с отходящими продуктами сгорания.
Конструкция с ветрозащитой: Деталь включает нижний посадочный патрубок, зонтичный щит и внешний защитный экран. Экран перенаправляет боковой ветер, формируя зону разрежения над устьем газохода и обеспечивая стабильный вывод дыма.
Формообразование раструбного узла: Присоединительный гильзовый патрубок изготавливается способом холодной ротационной вытяжки, что гарантирует соблюдение посадочного калибра и плотное сопряжение с деталями серий Ferrum GS и Ferrum HF без люфтов.
Газодинамика и гидравлический расчет
Суммарное сечение боковых просветов между зонтичным щитом и внешним экраном рассчитано таким образом, чтобы свободная площадь для эвакуации газов превышала площадь поперечного сечения канала 150 мм. Данная конфигурация предотвращает создание избыточного гидравлического сопротивления и обеспечивает свободный выход продуктов сгорания.
Регламент монтажа и обслуживание
Модуль f1809 применяется при устройстве дымоотводных систем от бытовых отопительных котлов, каминов, печей и банных каменок с диаметром патрубка 150 мм. В двустенных трассах Ferrum HF зонт устанавливается на внутреннюю трубу или совместно с переходным конусом-адаптером.
Порядок сборки: Нижний гильзовый патрубок опускается в раструб верхнего сегмента трубы до упора.
Фиксация: Стыковой узел обжимается стандартным хомутом диаметром 150 мм.
Техническое обслуживание: Эксплуатационный регламент требует плановой очистки внутренних поверхностей и кольцевых зазоров от сажевых наслоений не реже двух раз в год.
