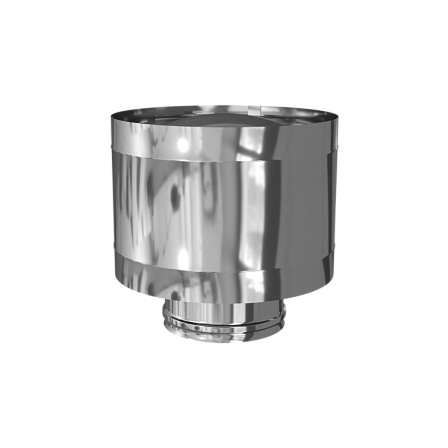

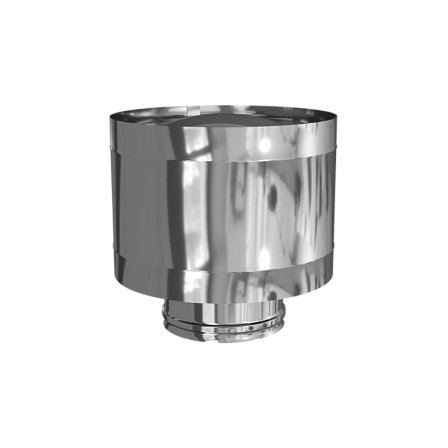

Зонт-Д с ветрозащитой (430/0,5 мм) Ф180 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Функциональное назначение и инженерные задачи
Деталь с индексом f1811 разработана для газоходных трасс с диаметром условного прохода 180 мм, пролегающих в зонах сложной аэродинамической обстановки или ветрового подпора. Наружная кольцевая обечайка рассекает воздушные потоки, снижая их деструктивное воздействие на срез трубы. Изделие предотвращает попадание влаги в ствол, защищая базальтовую вату в двустенных системах от отсыревания и замедляя коррозийное разрушение металла.
Технический паспорт и спецификация
- Производитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитным экраном (оголовок противоветровой, дефлектор с защитным кожухом)
- Совместимость с сериями: одностенный дымопровод Ferrum GS, двухконтурный дымоход (сэндвич) Ferrum HF
- Посадочный диаметр (D): 180 мм
- Конструкционный сплав: коррозионностойкая ферритная сталь марки AISI 430
- Толщина металлического листа: 0,5 мм
- Способ стыковки: раструбный узел
- Предельная температура продуктов сгорания: +600 °C (с кратковременным допуском до +750 °C)
- Применяемые типы топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольный и пеллетный брикет
Свойства стали AISI 430: Жаростойкий сплав с содержанием хрома 16–18% характеризуется устойчивостью к высокотемпературному окислению и сопротивляемостью газовой коррозии при контакте с отходящими продуктами сгорания.
Конструктивная конфигурация: Элемент состоит из нижнего адаптерного гильзованного патрубка, верхнего защитного конуса и внешнего цилиндрического экрана. Экран гасит скорость порывистых ветровых масс, формируя зону стабильного разрежения над выходом дымохода.
Точность посадки: Стыковочный раструб формируется методом ротационной холодной вытяжки, что гарантирует соблюдение посадочного калибра и плотное сопряжение с деталями серий Ferrum GS и Ferrum HF без люфтов и зазоров
Аэродинамические параметры и гидравлика
Суммарная площадь технологических зазоров между защитным конусом и наружным кожухом рассчитана так, что площадь свободного прохода превышает площадь поперечного сечения канала 180 мм. Данное геометро-аэродинамическое решение предотвращает рост избыточного гидравлического сопротивления и обеспечивает естественный вывод отходящих газов.
Область применения и порядок монтажа
Изделие f1811 используется в составе дымоходных трасс отопительных котлов, каминных топок, печей и банных комплексов. В двухконтурных системах Ferrum HF зонт фиксируется на внутренний контур либо монтируется совместно с финишным конусом-адаптером.
Установка: Посадочный патрубок вдвигается в раструб верхнего сегмента трубы до фиксирующего упора.
Механическая фиксация: Место стыка стягивается стандартным обжимным хомутом диаметром 180 мм.
Техническое обслуживание: Эксплуатационный регламент требует систематической очистки внутренних поверхностей и кольцевых каналов от сажевых наслоений не реже двух раз в год.
