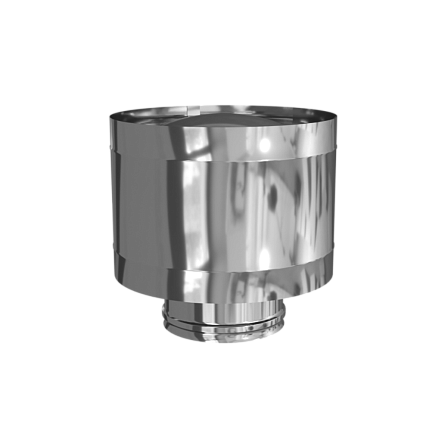

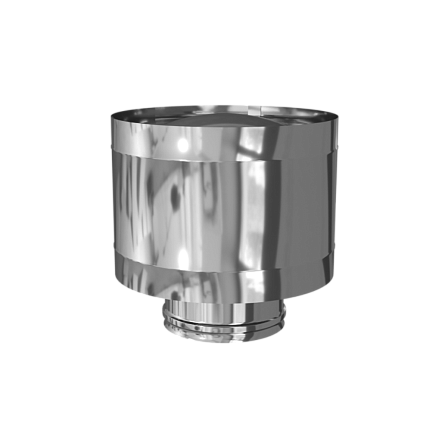

Зонт-Д с ветрозащитой (430/0,5 мм) Ф220 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Назначение и функциональные задачи
Деталь f1813 применяется в дымоходных каналах с внутренним условным проходом 220 мм. Внешняя обечайка перенаправляет динамические ветровые массы, предотвращая опрокидывание тяги и возникновение избыточного давления на выходе из газохода. Конструкция перекрывает прямое попадание воды в ствол, предотвращает промокание базальтовой ваты в двухконтурных модулях и замедляет коррозию внутренних поверхностей.
Паспортные параметры и спецификация
- Изготовитель: Ferrum (Феррум)
- Категория элемента: зонт с ветрозащитным экраном (противоветровой оголовник, ветрозащитный дефлектор)
- Совместимые дымоходные серии: одностенные каналы Ferrum GS, двухконтурные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 220 мм
- Марка использованной стали: нержавеющая ферритная сталь AISI 430
- Толщина металлического листа: 0,5 мм
- Способ сопряжения: раструбное соединение
- Предельная температура отходящих газов: +600 °C (с возможностью кратковременного пикового нагрева до +750 °C)
- Совместимые типы топлива: природный и сжиженный газ, дизельное топливо, дрова, торф, угольные брикеты.
Свойства стали AISI 430: Хромистый нержавеющий сплав (16–18% Cr) с ферритной структурой обладает высоким сопротивлением жароокислению и стойкостью к газовой коррозии при взаимодействии с отходящими продуктами сгорания.
Конструкция экрана: Состоит из нижнего гильзового патрубка, защитного зонта и наружного цилиндрического кожуха. Кожух создает зону разрежения над устьем трубы, стабилизируя показатели естественной тяги независимо от направления ветра.
Формообразование раструба: Соединительный патрубок формируется методом ротационной холодной вытяжки, что обеспечивает точность посадочного размера и соосное сопряжение со смежными элементами серий Ferrum GS и Ferrum HF без зазоров.
Газодинамика и гидравлический расчет
Суммарная площадь кольцевого просвета между зонтичным диском и защитным экраном рассчитана так, что свободный проход для газов превышает площадь поперечного сечения канала 220 мм. Это исключает возникновение дополнительного гидравлического сопротивления и обеспечивают беспрепятственную эвакуацию продуктов сгорания.
Порядок монтажа и обслуживание
Изделие f1813 используется при строительстве дымоотводов котлов средней мощности, отопительных печей и каминных топок с диаметром выхода 220 мм. В двухконтурных трассах Ferrum HF зонт устанавливается на внутреннюю трубу или монтируется совместно с финишным конусом-адаптером.
Сборка: Посадочный патрубок вдвигается в раструб верхнего сегмента трубы до фиксирующего упора.
Механическая фиксация: Стыковой узел обжимается стандартным хомутом диаметром 220 мм.
Техническое обслуживание: Необходим плановый осмотр и очистка внутренних поверхностей и кольцевых каналов от сажевых наслоений не реже двух раз в год.
