Зонт-Д с ветрозащитой (430/0,5 мм) Ф80 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация

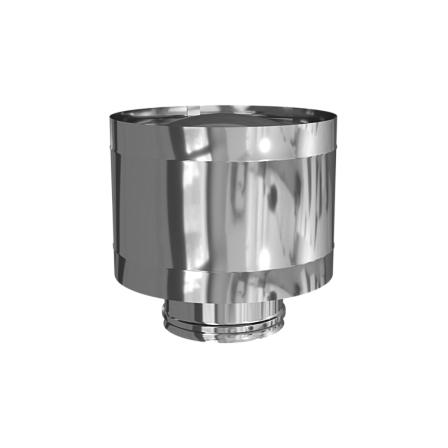

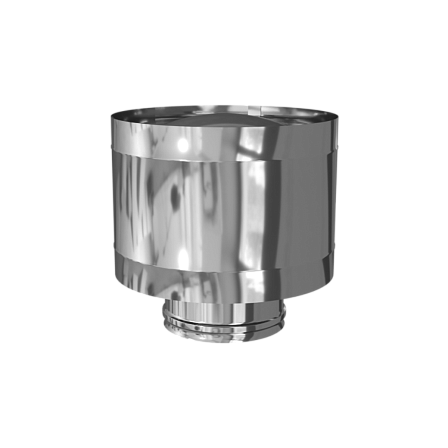

Зонт-Д с ветрозащитой (430/0,5 мм) Ф80 (дляFerrum GS иFerrum HF) (артикул f1816) — специализированный конечный фасонный дефлектор с интегрированным ветрозащитным экраном (кожухом). Устанавливается на верхний рез дымоходного канала с целью предотвращения опрокидывания тяги (возникновения обратной тяги) под действием сильных или переменных ветровых потоков, а также для защиты внутреннего пространства газохода от атмосферных осадков (снега, дождя), мусора и птиц.
Конструкция фасонного изделия f1816 разработана для эксплуатации на дымовых трубах с номинальным условным проходом 80 мм, находящихся в зонах повышенной ветровой активности или в ветровом подпоре зданий. Наличие дополнительного внешнего цилиндрического экрана выравнивает давление в зоне выхода дымовых газов, гасит боковые и нисходящие ветровые порывы, изолирует канал от прямого попадания капельной влаги и предотвращает намокание базальтовой теплоизоляции в двухконтурных системах.
Паспортные данные и технические параметры
- Завод-изготовитель: Ferrum (Феррум)
- Классификация элемента: зонт с ветрозащитой (дефлектор противоветровой, оголовок с ветрозащитным экраном)
- Совместимые дымоходные серии: одностенные каналы Ferrum GS, двухконтурные сэндвич-системы Ferrum HF
- Присоединительный калибр (D): 80 мм
- Конструкционный материал: нержавеющая ферритная сталь марки AISI 430
- Толщина металлического листа: 0,5 мм
- Тип стыковочного узла: раструбное соединение по схеме «папа-мама»
- Максимальная эксплуатационная температура: +600 °C (с возможностью кратковременного пикового нагрева до +750 °C)
- Совместимые типы топлива: природный и сжиженный газ, пеллеты, дизельное топливо, дрова, торф, угольные брикеты
Свойства стали AISI 430: Жаростойкий нержавеющий сплав с содержанием хрома 16–18%. Обладает сопротивляемостью высокотемпературному окалинообразованию и стойкостью к газовой коррозии при взаимодействии с сухими продуктами сгорания.
Ветрозащитная конфигурация: Конструкция состоит из посадочного патрубка, основного защитного зонта и внешнего кольцевого экрана (кожуха). Внешний экран перенаправляет воздушные массы, создавая разрежение над срезом трубы, что способствует стабилизации тяги независимости от направления ветра.
Точность посадочного узла: Формирование гильзового патрубка выполняется методом холодной ротационной вытяжки, что гарантирует точное совпадение калибра со смежными элементами систем Ferrum GS и Ferrum HF без зазоров и смещения оси.
Аэродинамика и гидравлический расчет
Суммарная площадь бокового кольцевого зазора между оголовком и ветрозащитным экраном рассчитана так, чтобы свободный проход для эвакуации отходящих газов превышал площадь поперечного сечения дымохода 80 мм. Данная геометрия предотвращает появление избыточного гидравлического сопротивления в верхней точке канала и сохраняет динамику дымоотвода при ветровых нагрузках.
Монтаж и технический регламент
Модуль f1816 используется в составе дымоходных трактов пеллетных каминов, маломощных газовых или твердотопливных котлов и отопительных печей с диаметром канала 80 мм. В двухконтурных системах Ferrum HF зонт фиксируется на внутреннем контуре или монтируется совместно с финишным конусом-адаптером.
Порядок сборки: Нижний посадочный патрубок элемента опускается в раструб верхнего сегмента трубы до фиксирующего упора.
Фиксация: Зона сопряжения стягивается стандартным обжимным хомутом диаметром 80 мм для предотвращения сдвига при сильных ветровых порывах.
Техническое обслуживание: Эксплуатационный регламент требует систематической чистки зазоров между экраном и зонтом от сажевых наслоений не реже двух раз за отопительный сезон.
