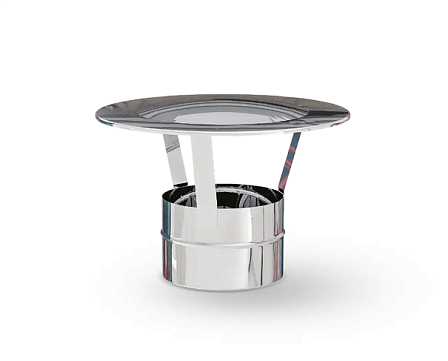

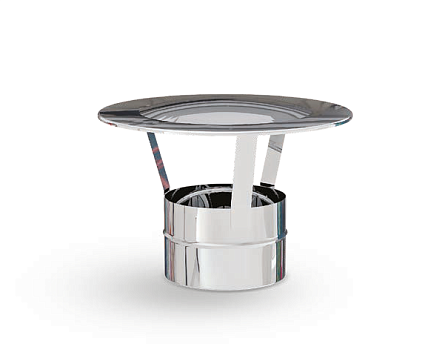

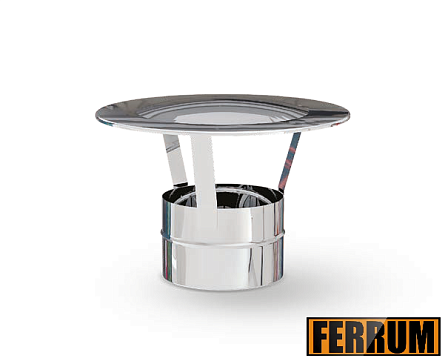

Зонт-К (430/0,5 мм) Ф120 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Паспортные параметры и характеристики
- Тип элемента: оголовник защитный (открытого типа, без ветрозащитной обечайки)
- Посадочное сечение (Ф): 120 мм
- Совместимые дымоотводные линейки: Ferrum GS и Ferrum HF (одностенные и двухконтурные типы)
- Марка используемой стали: нержавеющая ферритная AISI 430
- Толщина стенки: 0,5 мм
- Тип соединения: раструбно-профильное
- Сфера применения: финишное перекрытие дымоходов котлов, печей и каминов от осадков
Изделие скомпоновано из верхнего водоотводящего зонтичного конуса и раструбного патрубка, зафиксированных между собой при помощи опорных стоек. Конструктивное решение без внешнего ветрозащитного кожуха не создает сужения проходного канала Ф120, что обеспечивает минимальный коэффициент гидравлического сопротивления и беспрепятственный вывод продуктов сгорания по всему периметру трубы.
Ферритная сталь марки AISI 430 толщиной 0,5 мм сохраняет форму и прочность при воздействии высоких температур и сухих агрессивных сред. Посадочная геометрия детали точно соответствует допускам дымоходных систем Ferrum GS и Ferrum HF калибра 120 мм, обеспечивая соосность деталей при сборке.
Регламент сборки и монтажа
Посадить раструбный патрубок элемента на верхний торцевой срез дымохода диаметром 120 мм.
Зафиксировать узел в проектном положении с помощью стандартного обжимного хомута.
Сварочные работы и подгонка формы по месту не требуются.
В целях повышения газоплотности контактные поверхности замкового узла перед стыковкой рекомендуется обработать высокотемпературным герметиком.
Предмонтажные проверки перед заказом
Замерить внешний диаметр подсоединяемого дымохода и подтвердить соответствие параметру 120 мм (Ф120).
Убедиться в совместимости конфигурации замка с сериями Ferrum GS или Ferrum HF.
Оценить аэродинамические условия: модель открытой конфигурации без ветрозащиты предназначена для эксплуатации в зонах со стандартным ветровым режимом (вне зон ветрового подпора).
