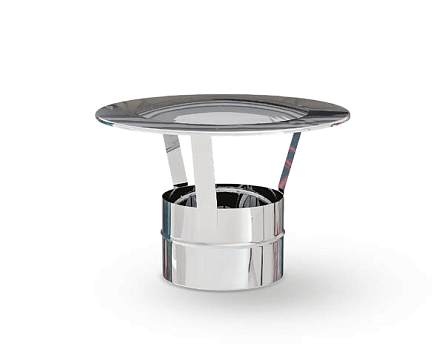

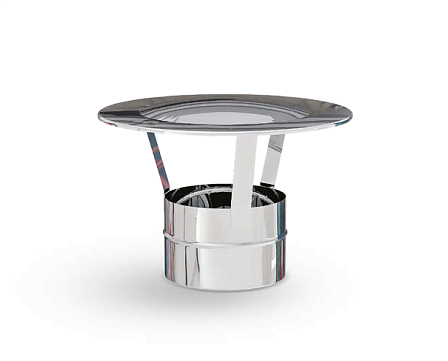

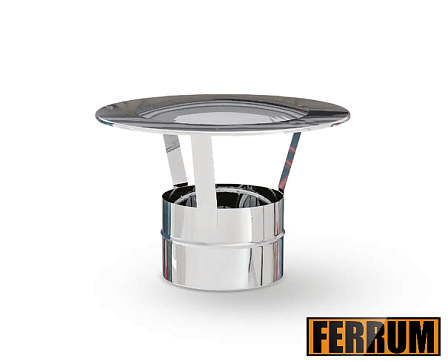

Зонт-К (430/0,5 мм) Ф125 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические данные и параметры
- Вид элемента: зонт защитный (открытое исполнение без ветрозащиты)
- Посадочный диаметр (Ф): 125 мм
- Совместимые системы: дымоходы Ferrum GS и Ferrum HF (одностенные и двухконтурные)
- Марка стали: нержавеющая ферритная сталь AISI 430
- Толщина металла: 0,5 мм
- Тип соединительного замка: раструбный
- Назначение: перекрытие верхнего устья дымоотводящих каналов теплогенерирующих установок (печей, каминов, котлов)
Конструкция сформирована из водоотталкивающего отбойного конуса, закрепленного над раструбным патрубком посредством фиксирующих металлических стоек. Отсутствие внешнего дефлекторного экрана сохраняет свободный круговой выход продуктов сгорания по всему периметру трубы Ф125, не создавая дополнительного гидродинамического сопротивления в системе.
Нержавеющая сталь AISI 430 толщиной 0,5 мм обладает стойкостью к сухой газовой коррозии и устойчива к термическим нагрузкам. Геометрические допуски посадочного узла соответствуют технологическим параметрам труб и фасонных элементов серий Ferrum GS и Ferrum HF калибра 125 мм, что обеспечивает соосную посадку без образования люфтов.
Регламент монтажных работ
Насадить раструбную втулку детали на верхний край дымохода Ф125 по схеме раструбного соединения.
Фиксация оголовка в проектном положении выполняется путем затяжки обжимного хомута.
Проведение сварочных операций или механической подгонки по месту не требуется.
Для достижения требуемой газоплотности сопряжения на контактные поверхности перед сборкой рекомендуется нанести слой высокотемпературного герметика.
Критерии выбора перед заказом
Измерить внешний диаметр стыкуемого участка канала и подтвердить его соответствие величине 125 мм (Ф125).
Проверить соответствие замкового профиля существующей дымоходной системы сериям Ferrum GS или Ferrum HF.
Оценить локальные аэродинамические условия: модель открытого типа без ветрозащитного экрана предназначена для установки на участках со стандартным ветровым режимом (вне зон ветрового подпора).
