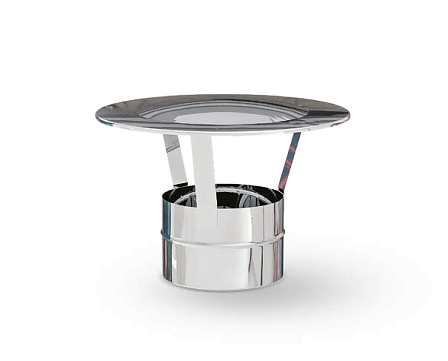

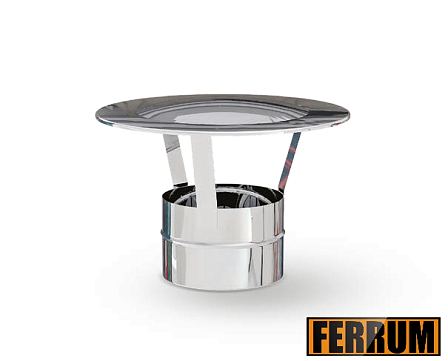

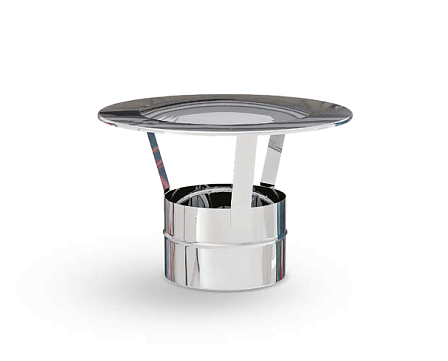

Зонт-К (430/0,5 мм) Ф130 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Техническая спецификация
- Тип элемента: защитный зонт (базовая модификация без ветрозащитного экрана)
- Присоединительный диаметр (Ф): 130 мм
- Совместимость с системами: Ferrum GS и Ferrum HF (одностенные и сэндвич-модули)
- Материал: жаростойкая нержавеющая сталь AISI 430
- Толщина металлического листа: 0,5 мм
- Тип замкового соединения: раструбное
- Назначение: защита устья дымоотводящего канала котлов, печей и каминных топок от внешней среды
Изделие включает водоотталкивающий конический элемент и цилиндрическую раструбную юбку, зафиксированные друг относительно друга на стальных опорах. Конструктивное исполнение без боковой обечайки сохраняет полное проходное сечение на выходе из дымохода Ф130, исключая появление повышенного гидравлического сопротивления и обеспечивая свободное рассеивание отработанных газов.
Ферритная нержавеющая сталь марки AISI 430 толщиной 0,5 мм обладает стойкостью к термическому воздействию и окислению под влиянием сухих продуктов сгорания. Форма и геометрические допуски посадочного раструба рассчитаны под параметры дымоходных систем Ferrum GS и Ferrum HF калибра 130 мм, что обеспечивает соосное сопряжение деталей.
Порядок проведения установки
Насадить раструбную часть зонта на верхний торцевой край трубы Ф130.
Зафиксировать элемент в проектном положении обжимным хомутом.
Выполнение сварочных работ или слесарной подгонки не требуется.
Для герметизации сопрягаемого узла на контактные поверхности раструба рекомендуется нанести термостойкий герметик.
Проверочные критерии перед приобретением
Сверить диаметр подсоединяемого газохода на соответствие величине 130 мм (Ф130).
Подтвердить совпадение геометрии замкового профиля с линейками Ferrum GS или Ferrum HF.
Учесть аэродинамические параметры участка: базовый зонт без ветрозащитного экрана рекомендуется применять на объектах с нормальным ветровым режимом (вне зон ветрового подпора).
