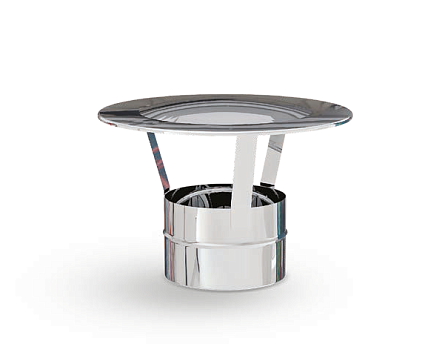

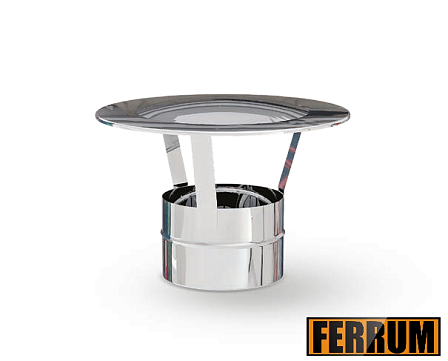

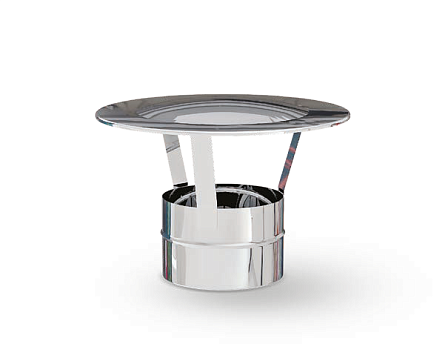

Зонт-К (430/0,5 мм) Ф135 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Сводные технические параметры
- Конструктивный тип: защитный зонт базового исполнения (без ветрозащитного кожуха)
- Присоединительный диаметр (Ф): 135 мм
- Совместимые модификации: Ferrum GS и Ferrum HF (одностенные и сэндвич-дымоходы)
- Марка использованной стали: нержавеющая ферритная сталь AISI 430
- Толщина металлической стенки: 0,5 мм
- Способ монтирования: раструбный замок
- Область применения: защита каналов отвода продуктов сгорания котлов, каминов и печей от внешних атмосферных воздействий
Узел сконструирован из верхнего конусообразного отбойника, закрепленного над присоединительным патрубком посредством металлических кронштейнов. Отсутствие внешнего ветрозащитного экрана исключает заужение газоотводного сечения, обеспечивая равномерный выход дымовых газов по всему периметру среза трубы Ф135 при минимальном аэродинамическом сопротивлении.
Нержавеющая сталь марки AISI 430 толщиной 0,5 мм устойчива к термической деформации и воздействию сухих дымовых газов. Геометрические параметры раструба строго соответствуют технологическим допускам дымоходных систем Ferrum GS и Ferrum HF сечением 135 мм, что гарантирует точную посадку без зазоров.
Технологическая последовательность монтажа
Совместить раструбную часть изделия с верхним срезом дымоходной трубы диаметром 135 мм.
Фиксацию оголовья в рабочем положении выполнить посредством обжимного хомута.
Выполнение сварочных операций или подгонка детали по месту не требуются.
Для герметизации соединительного узла рекомендуется нанесение высокотемпературного герметика на стыкуемые поверхности.
Критерии проверки перед приобретением
Убедиться в соответствии наружного диаметра стыкуемой трубы параметру 135 мм (Ф135).
Проверить принадлежность имеющегося дымохода к линейкам Ferrum GS или Ferrum HF для совпадения геометрии раструбного замка.
Оценить условия на кровле: базовая модель без ветрозащитного экрана предназначена для установки в зонах с умеренной ветровой нагрузкой (вне зон ветрового подпора).
