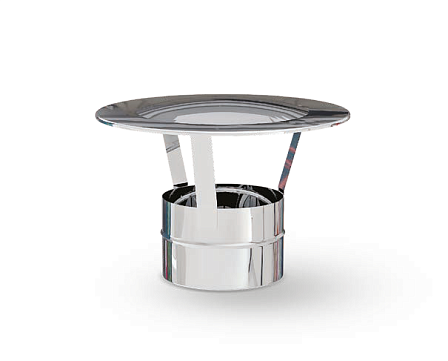

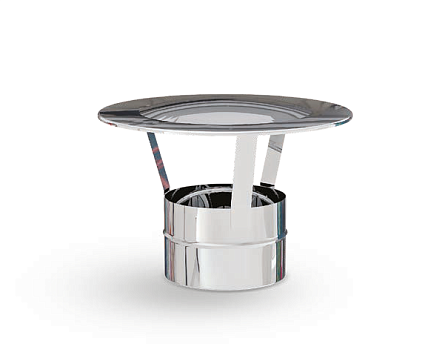

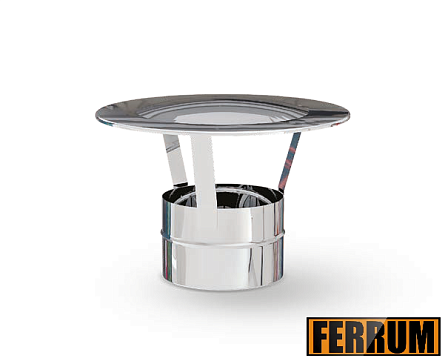

Зонт-К (430/0,5 мм) Ф140 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Спецификация и технические данные
- Вид фасонного изделия: зонт защитный открытого типа (без ветрозащитного кольца)
- Посадочный размер (Ф): 140 мм
- Совместимость с каналами: Ferrum GS и Ferrum HF (одностенные трубы и двухконтурные сэндвич-системы)
- Марка металла: жаростойкая нержавеющая сталь AISI 430
- Толщина стального проката: 0,5 мм
- Способ стыковки: раструбное замковое сопряжение
- Область применения: финишная комплектация дымовыводящих трактов печей, каминов и котлов
Аппаратный состав включает верхний водоотводящий конусный элемент, смонтированный над посадочной юбкой на металлических стойках-фиксаторах. Отсутствие внешнего дефлекторного экрана обеспечивает беспрепятственное движение отработанного газового потока по всей окружности трубы Ф140 с минимальным показателем сопротивления.
Ферритная сталь AISI 430 толщиной 0,5 мм устойчива к термическому расширению и окислительным процессам в среде сухих продуктов сгорания. Габаритные параметры раструбного контура выполнены с учетом стандартов допусков для серий Ferrum GS и Ferrum HF диаметром 140 мм, что обеспечивает плотное совмещение элементов без зазоров.
Последовательность монтажных операций
Насадить раструбный патрубок оголовника на верхний край трубы дымоудаления Ф140.
Закрепить модуль в рабочем положении посредством металлического обжимного хомута.
Проведение сварочных работ или подгонка геометрии не требуются.
В целях повышения газоплотности узла рекомендуется нанесение термостойкого герметика на зону стыковочного замка.
Контрольные действия перед заказом
Измерить диаметр стыкуемого участка вытяжного канала на соответствие значению 140 мм (Ф140).
Подтвердить совместимость замкового соединения с продуктовыми линейками Ferrum GS или Ferrum HF.
Оценить ветровые условия на объекте: базовая модификация без ветрозащитного экрана предназначена для эксплуатации в нормальных аэродинамических зонах (при отсутствии ветрового подпора).
