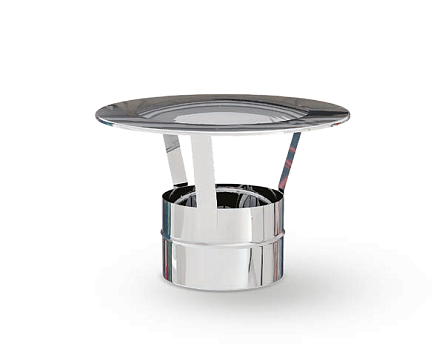

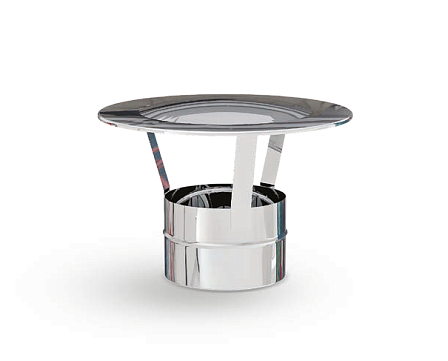

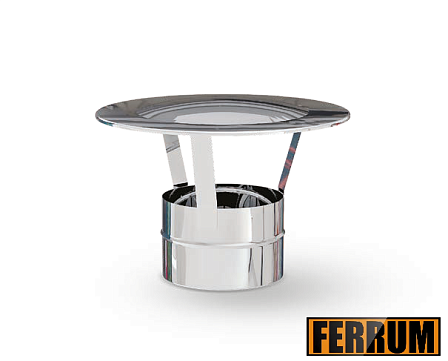

Зонт-К (430/0,5 мм) Ф150 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические показатели и характеристики
- Типоразмер и конструктивный вид: защитный зонт (базовая конфигурация без ветрозащитного кожуха)
- Посадочный калибр (Ф): 150 мм
- Совместимость с линейками: Ferrum GS и Ferrum HF (одностенные трубы и двухконтурные сэндвич-модули)
- Конструкционный материал: нержавеющая ферритная сталь AISI 430
- Толщина стального листа: 0,5 мм
- Тип стыковочного узла: раструбный замок
- Сфера применения: финишное перекрытие дымоотводящих трасс отопительных котлов, банных печей и каминов
Конструктивная схема включает водоотражающий верхний конус, зафиксированный над цилиндрическим раструбным патрубком с помощью металлических опорных стоек. Отсутствие внешнего кольцевого экрана снижает локальное гидравлическое сопротивление и обеспечивает свободный выход отработанных газов по всему периметру среза трубы Ф150.
Ферритная нержавеющая сталь марки AISI 430 толщиной 0,5 мм резистентна к сухой газовой коррозии и сохраняет геометрическую форму при термических воздействиях. Посадочный контур детали изготовлен с соблюдением допусков, соответствующих стандартам дымоходных систем Ferrum GS и Ferrum HF диаметром 150 мм, что гарантирует точную и плотную посадку.
Порядок проведения монтажа
Соединить посадочный раструб зонта с верхним торцевым срезом трубы дымохода диаметром 150 мм.
Фиксация изделия в проектном положении производится путем затягивания обжимного хомута.
Подгоночные и сварочные работы при установке не требуются.
Для обеспечения высокой степени герметичности сопряжения на стыковочные поверхности рекомендуется нанести высокотемпературный герметик.
Контрольные проверки перед покупкой
Замерить наружный диаметр стыкуемого модуля и подтвердить его соответствие значению 150 мм (Ф150).
Убедиться в соответствии геометрии раструбного замка сериям Ferrum GS или Ferrum HF.
Оценить локальные ветровые условия: базовая модель без ветрозащитного экрана рассчитана на эксплуатацию в стандартных ветровых зонах (без повышенного ветрового подпора).
