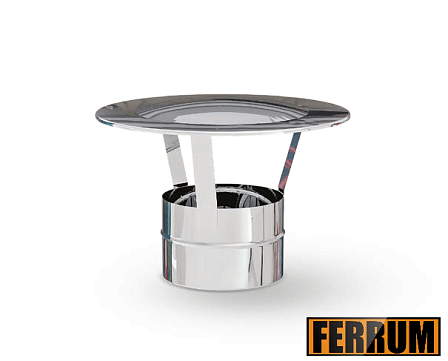

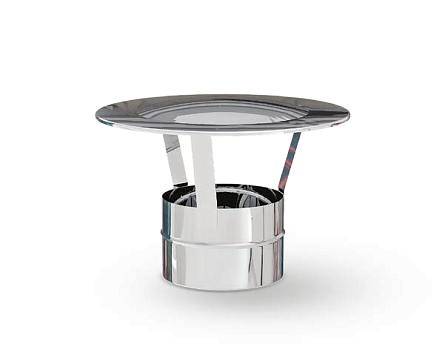

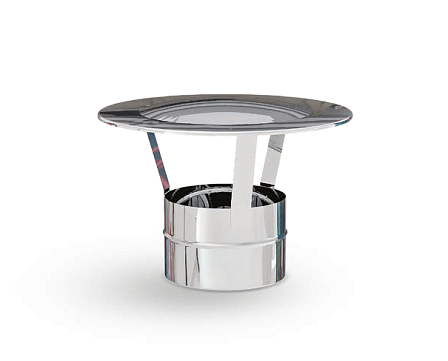

Зонт-К (430/0,5 мм) Ф160 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Паспортные данные и спецификация
- Тип фасонной части: защитный зонт (базовое исполнение без ветрозащитного экрана)
- Присоединительный размер (Ф): 160 мм
- Совместимые системы: Ferrum GS и Ferrum HF (одностенные и двухконтурные каналы)
- Марка применяемого металла: нержавеющая сталь AISI 430
- Толщина стенки: 0,5 мм
- Стыковочный узел: раструбное соединение
- Назначение: механическая защита вытяжного канала каминов, печей и котлов от осадков
Деталь состоит из конусного отсекателя и раструбного патрубка, объединенных несущими стойками. Конструкция без внешнего ветрозащитного экрана обеспечивает минимальное локальное сопротивление на выходе газов и свободное рассеивание продуктов сгорания по всему периметру трубы Ф160.
Сталь марки AISI 430 толщиной 0,5 мм устойчива к сухой газификационной коррозии и сохраняет геометрию при термических нагрузках. Посадочный контур выполнен в соответствии с технологическими допусками для линеек Ferrum GS и Ferrum HF сечением 160 мм, что обеспечивает соосность деталей при сборке.
Регламент монтажных работ
Разместить посадочную часть оголовка на верхнем срезе дымохода диаметром 160 мм.
Закрепить соединение металлическим обжимным хомутом.
Выполнение сварочных и слесарно-подгоночных операций не требуется.
Для обеспечения газоплотности на контактные поверхности замка рекомендуется нанести высокотемпературный герметик.
Критерии проверки перед покупкой
Убедиться в соответствии наружного диаметра подсоединяемой трубы значению 160 мм (Ф160).
Проверить совпадение конфигурации замковой части с сериями Ferrum GS или Ferrum HF.
Учесть аэродинамику местности: стандартный зонт без ветрозащитного кольца предназначен для установки в зонах с умеренной ветровой нагрузкой (вне зон ветрового подпора).
