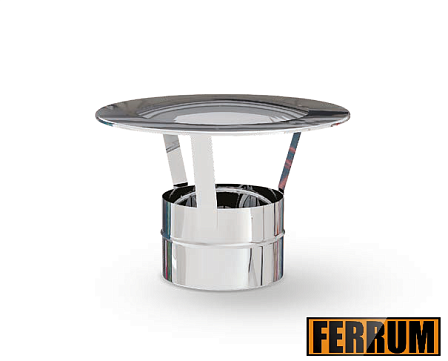

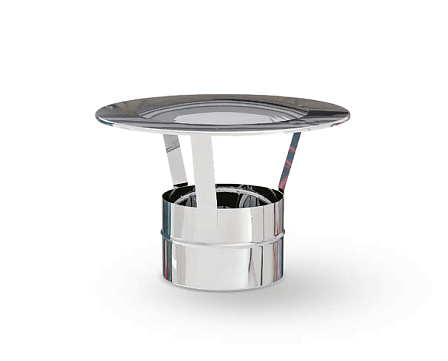

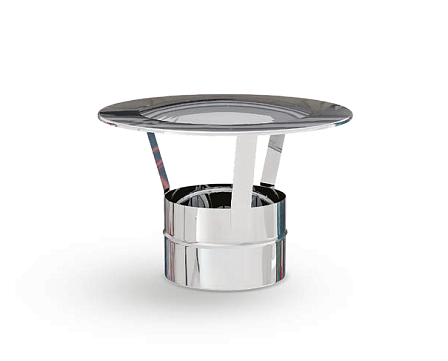

Зонт-К (430/0,5 мм) Ф180 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Сводная техническая спецификация
- Конструктивное исполнение: защитный зонт открытого типа (без бокового ветрозащитного экрана)
- Присоединительный калибр (Ф): 180 мм
- Совместимые дымоходные системы: Ferrum GS и Ferrum HF (одностенные и сэндвич-модули)
- Материал изготовления: коррозионностойкая нержавеющая сталь марки AISI 430
- Толщина стенок: 0,5 мм
- Вид замкового соединения: раструбно-профильный замок
- Область применения: защита вертикальных дымоотводящих каналов отопительных печей, каминов и котлов от осадков
Изделие состоит из верхнего водоотталкивающего конуса, зафиксированного над раструбной втулкой посредством металлических стоек. Отсутствие бокового ветрозащитного экрана исключает появление дополнительного гидравлического сопротивления и обеспечивает свободный выход дымовых газов во всех направлениях по периметру канала Ф180.
Нержавеющая сталь AISI 430 толщиной 0,5 мм характеризуется устойчивостью к температурному окислению и контакту с сухими газами. Геометрические параметры раструба точно соответствуют технологическим допускам дымоходов серий Ferrum GS и Ferrum HF диаметром 180 мм, что обеспечивает плотность сопряжения без образования зазоров.
Инструкция по сборке и монтажу
Установить посадочную часть детали на верхний торцевой срез дымохода диаметром 180 мм.
Фиксацию оголовка в проектном положении выполнить при помощи обжимного хомута.
Монтажные операции проводятся без применения сварочного оборудования и механической подгонки.
Для достижения требуемой газоплотности перед стыковкой нанести термостойкий герметик на зоны замкового контакта.
Памятка перед оформлением покупки
Проверить наружный диаметр стыкуемого участка трубы на соответствие показателю 180 мм (Ф180).
Убедиться в совпадении профиля раструбного замка с продуктовыми линейками Ferrum GS или Ferrum HF.
Оценить ветровые условия эксплуатации: базовая модель без ветрозащитного кожуха предназначена для использования в стандартных климатических условиях вне зон повышенного ветрового подпора.
