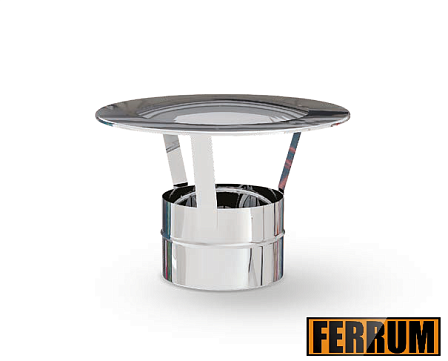

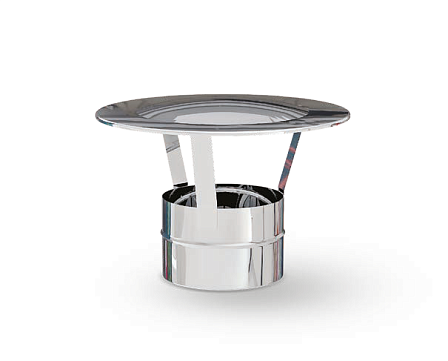

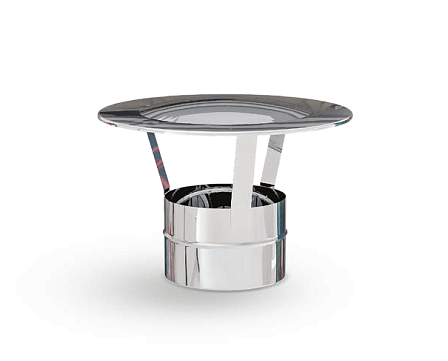

Зонт-К (430/0,5 мм) Ф200 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические показатели и спецификация
- Тип элемента: защитный зонт открытого типа (без противоветрового экрана)
- Присоединительный диаметр (Ф): 200 мм
- Совместимые инженерные системы: Ferrum GS и Ferrum HF (одностенные трубы и двухконтурные сэндвич-модули)
- Материал: нержавеющая сталь марки AISI 430
- Толщина металла: 0,5 мм
- Тип сопряжения: раструбное соединение
- Функциональное назначение: перекрытие верхнего устья дымохода отопительных котлов, каминов и печных установок от климатических осадков
Изделие состоит из водоотталкивающего конуса и раструбного основания, соединенных между собой опорными стойками. Отсутствие внешней обечайки-ветрозащиты обеспечивает беспрепятственное удаление продуктов сгорания по всему периметру трубы Ф200 без создания дополнительного сопротивления выходящему газовому потоку.
Ферритная сталь AISI 430 с толщиной стенки 0,5 мм резистентна к высокотемпературному окислению и сухой газификационной коррозии. Геометрия посадочной юбки спроектирована с учетом стандартных допусков систем Ferrum GS и Ferrum HF калибра 200 мм, что исключает люфты и зазоры при стыковке.
Порядок монтажных операций
Установить раструб зонта на верхний конец вытяжной трубы диаметром 200 мм.
Зафиксировать элемент в проектном положении обжимным хомутом подходящего калибра.
Монтаж выполняется без применения сварки и инструментальной подгонки.
Для герметизации стыка перед сборкой на сопрягаемые поверхности рекомендуется нанесение термостойкого герметика.
Предварительные проверки перед заказом
Проверить наружный диаметр подсоединяемой трубы на соответствие показателю 200 мм (Ф200).
Убедиться в совпадении профиля посадочного замка с продуктовыми линейками Ferrum GS или Ferrum HF.
Оценить ветровые условия: базовая модель без ветрозащитного кожуха применяется при монтаже в регионах с умеренной ветровой нагрузкой и вне зон ветрового подпора.
