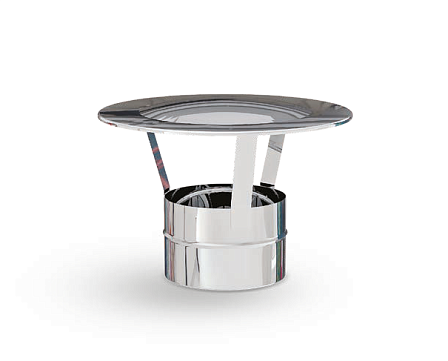

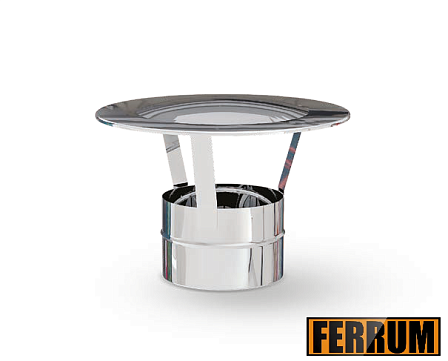

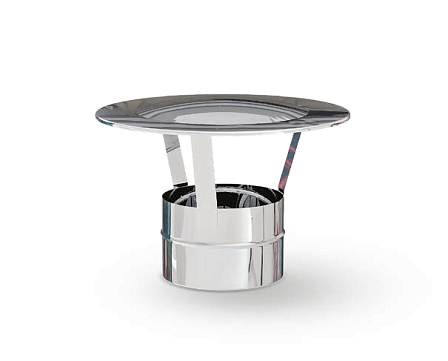

Зонт-К (430/0,5 мм) Ф220 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические данные и эксплуатационные параметры
- Конструктивное исполнение: зонт открытого типа (без ветрозащитного экрана)
- Номинальный посадочный диаметр (Ф): 220 мм
- Совместимые дымоотводные системы: Ferrum GS, Ferrum HF (одноконтурные и сэндвич-модули)
- Марка стального проката: нержавеющая ферритная сталь AISI 430
- Толщина металлической стенки: 0,5 мм
- Тип соединительного узла: раструбный замок
- Область применения: перекрытие вертикального вывода дымовых газов отопительных котлов, каминов и печных агрегатов
Изделие скомпоновано из отбойного конуса, зафиксированного на цилиндрическом раструбном основании при помощи опорных стоек. Отсутствие внешнего ветрозащитного кожуха обеспечивает свободный круговой выход продуктов сгорания по всему периметру трубы Ф220 и сохраняет минимальный коэффициент аэродинамического сопротивления на выходе из канала.
Ферритная нержавеющая сталь марки AISI 430 толщиной 0,5 мм обладает устойчивостью к газовой коррозии и сохраняет геометрическую жесткость при нагреве. Точность формообразования посадочного раструба гарантирует плотное сопряжение с фасонными деталями и трубами серий Ferrum GS и Ferrum HF калибра 220 мм без образования зазоров.
Монтажный регламент
Установить посадочный раструб элемента на верхний торцевой срез дымохода диаметром 220 мм.
Закрепить узел в проектном положении с помощью металлического обжимного хомута.
Выполнение сварочных работ и подгонка геометрии детали не требуются.
Для обеспечения требуемой степени герметичности стыка сопрягаемый замок перед сборкой рекомендуется обработать термостойким герметиком.
Предмонтажный контроль перед покупкой
Сопоставить диаметр выходящего патрубка со значением Ф220 (220 мм).
Проверить совместимость геометрии раструбного профиля с продуктовыми сериями Ferrum GS или Ferrum HF.
Учесть аэродинамику объекта: стандартный зонт без ветрозащитного экрана рассчитан на эксплуатацию в условиях нормальных ветровых нагрузок вне зон ветрового подпора.
