Зонт-К (430/0,5 мм) Ф300 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация
Технические параметры и характеристики
- Классификация фасонной детали: зонт защитный (стандартная конфигурация)
- Присоединительный диаметр (Ф): 300 мм
- Совместимость с инженерными системами: Ferrum GS и Ferrum HF (одностенные трубы и двухконтурные сэндвич-модули)
- Марка стали: коррозионно-стойкая нержавеющая ферритная AISI 430
- Толщина металлопроката: 0,5 мм
- Тип стыковочного соединения: раструбно-профильное
- Область применения: перекрытие вывода продуктов сгорания промышленных и бытовых отопительных котлов, печей и каминных комплексов

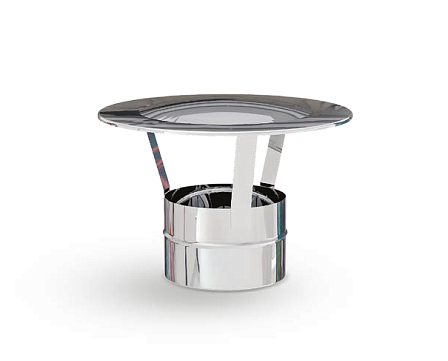

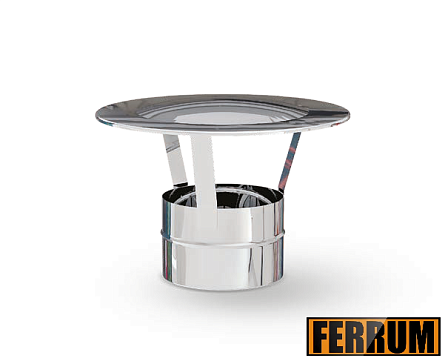

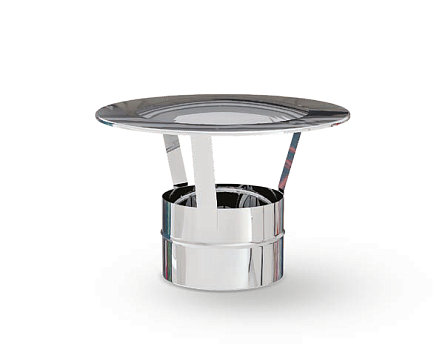

Изделие состоит из защитного отражательного конуса, закрепленного над цилиндрической раструбной основой. Отсутствие бокового ветрозащитного экрана обеспечивает беспрепятственный отвод дымовых газов по всему периметру среза трубы Ф300 и сохраняет минимальное гидравлическое сопротивление дымоходного канала.
Ферритная нержавеющая сталь марки AISI 430 толщиной 0,5 мм сохраняет механическую прочность и стойкость к окислению при воздействии сухих дымовых газов и температурных перепадах. Геометрия посадочного замка строго соответствует технологическим стандартам серий Ferrum GS и Ferrum HF диаметром 300 мм, что обеспечивает плотное сопряжение и соосность элементов без зазоров.
Порядок выполнения монтажа
Установка оголовника осуществляется путем насаживания раструба детали на верхний срез дымохода Ф300. Закрепление элемента в проектном положении производится посредством стандартного металлического обжимного хомута. Конструкция не требует проведения сварочных работ и механической подгонки по месту. Для достижения полной газоплотности соединения контактные поверхности перед сборкой рекомендуется обработать высокотемпературным герметиком.
Контрольная проверка перед приобретением
Замерить внешний диаметр выходящего патрубка и подтвердить совпадение с параметром 300 мм (Ф300).
Убедиться в соответствии геометрии раструба продуктовым линейкам Ferrum GS или Ferrum HF.
Оценить ветровой режим в месте установки: базовая модель без ветрозащитного кожуха рекомендована для нормальных ветровых зон без повышенного ветрового подпора и при отсутствии частых сильных порывов ветра.
