Зонт-К (430/0,5 мм) Ф80 (дляFerrum GS иFerrum HF)
- Описание
- Характеристики
- Видео о товаре
- Документация

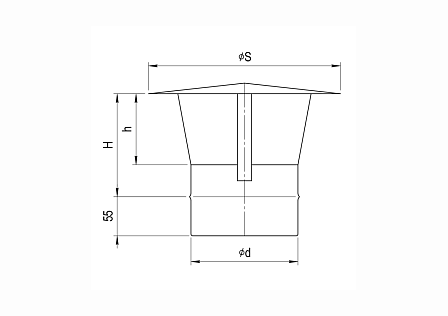

Технические данные и нормативные показатели
- Категория элемента: защитный зонт (оголовок базовой конфигурации)
- Посадочный калибр (Ф): 80 мм
- Совместимые дымоходные каналы: Ferrum GS и Ferrum HF (одностенные трубы и двухконтурные сэндвич-системы)
- Конструкционный материал: коррозийно-стойкая нержавеющая сталь AISI 430
- Толщина стенок: 0,5 мм
- Способ сопряжения: раструбное замковое соединение
- Область применения: защита каналов отвода продуктов сгорания отопительных котлов, печей и водонагревателей от климатических осадков

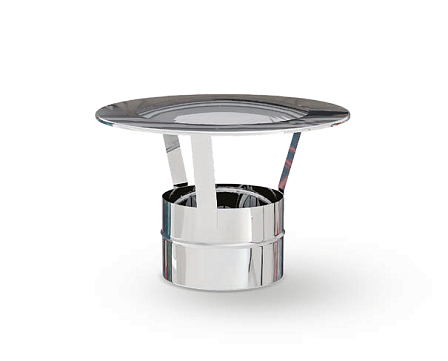

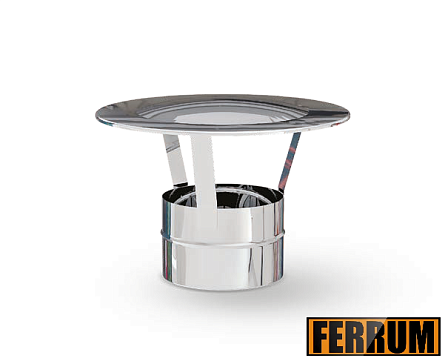

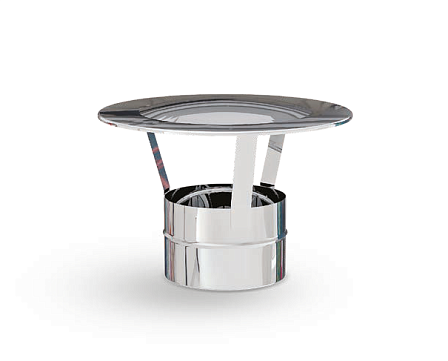

Изделие выполнено в виде защитного конуса, закрепленного над посадочным патрубком. В отличие от модификаций с ветрозащитным экраном, модель стандартной конфигурации обеспечивает свободный выход газов по всему периметру среза трубы, сохраняя минимальное аэродинамическое сопротивление на срезе дымохода.
Ферритная сталь марки AISI 430 толщиной 0,5 мм обладает термической стойкостью и устойчивостью к окислению в условиях воздействия сухих продуктов сгорания. Геометрические параметры посадочной юбки строго соответствуют техническим стандартам сопряжения модулей Ferrum GS и Ferrum HF калибра 80 мм, что обеспечивает плотную посадку без зазоров и перекосов.
Технологический порядок монтажа
Насадить посадочный раструб зонта на верхнее окончание трубы дымохода диаметром 80 мм.
Зафиксировать деталь в проектном положении с помощью стандартного обжимного хомута.
Дополнительные сварочные работы и механическая подгонка не требуются.
Для обеспечения высокой степени газоплотности стыка рекомендуется нанесение высокотемпературного герметика на зону контактного замка.
Контрольные действия перед заказом
Замерить наружный диаметр выходящего патрубка и убедиться в его соответствии значению 80 мм (Ф80).
Подтвердить принадлежность существующего дымохода к продуктовым линейкам Ferrum GS или Ferrum HF.
Оценить аэродинамические условия: базовая модель без ветрозащитного кожуха предназначена для установки в нормальных ветровых зонах, вне участков с повышенным ветровым подпором.
